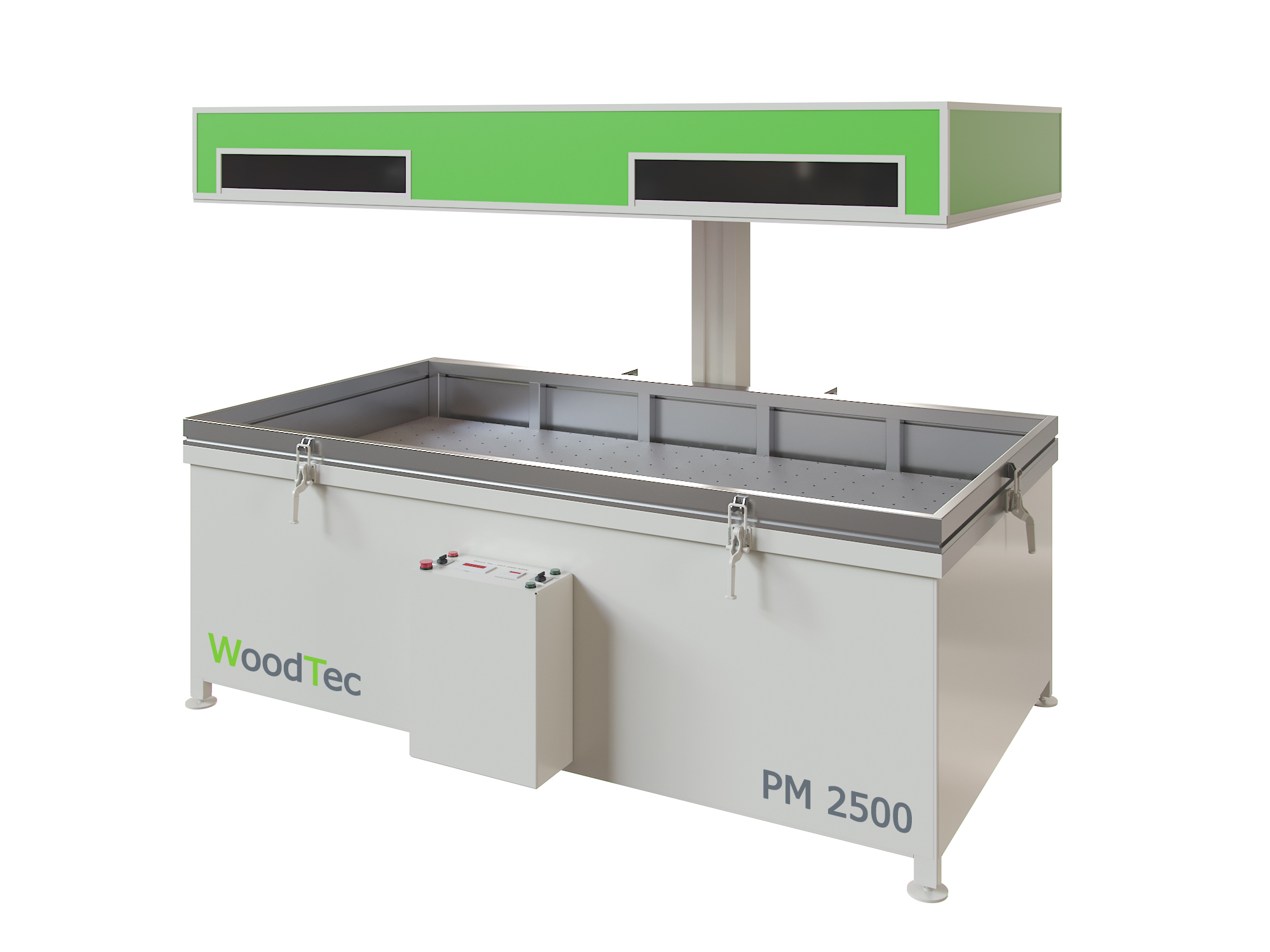

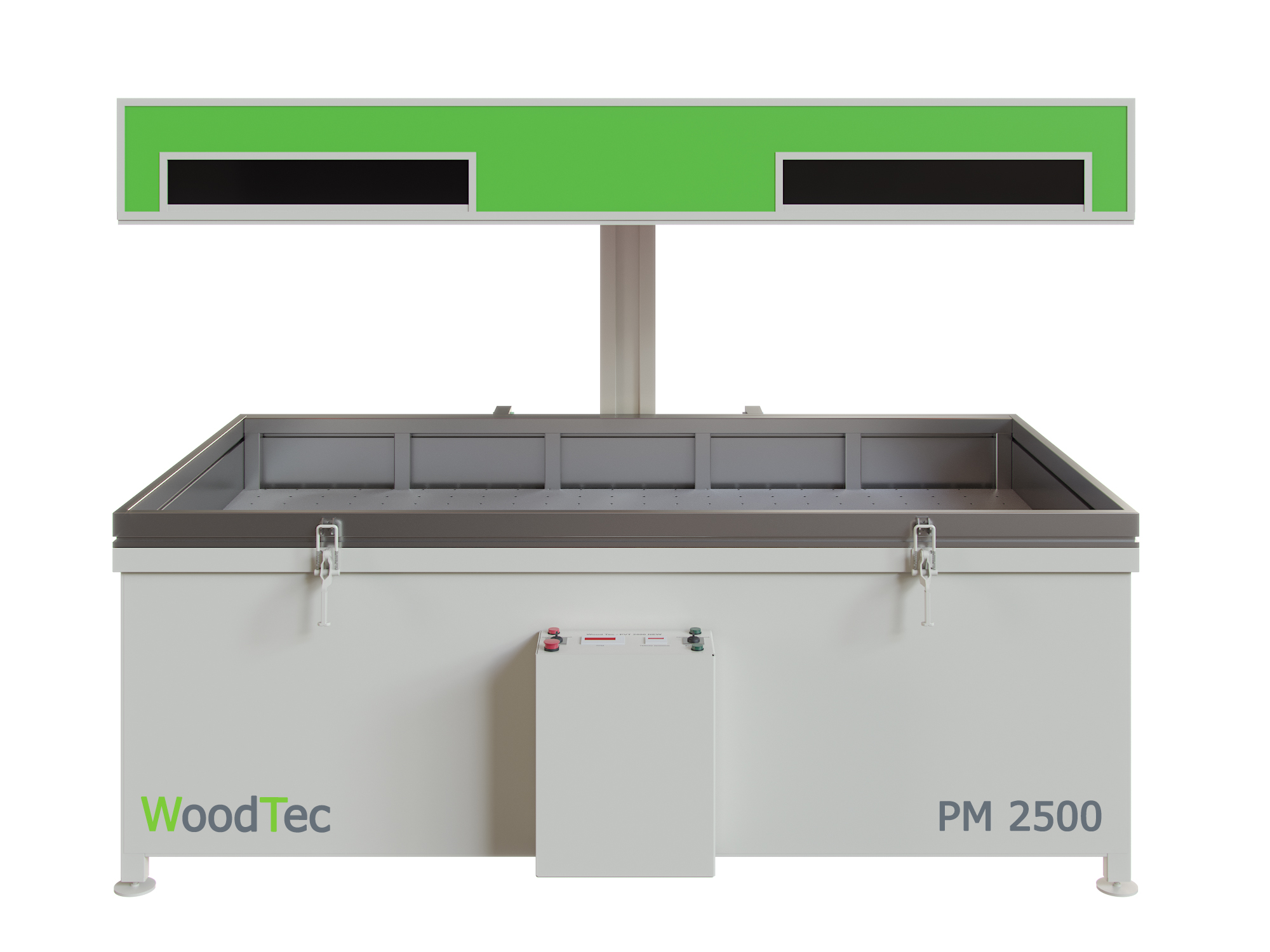

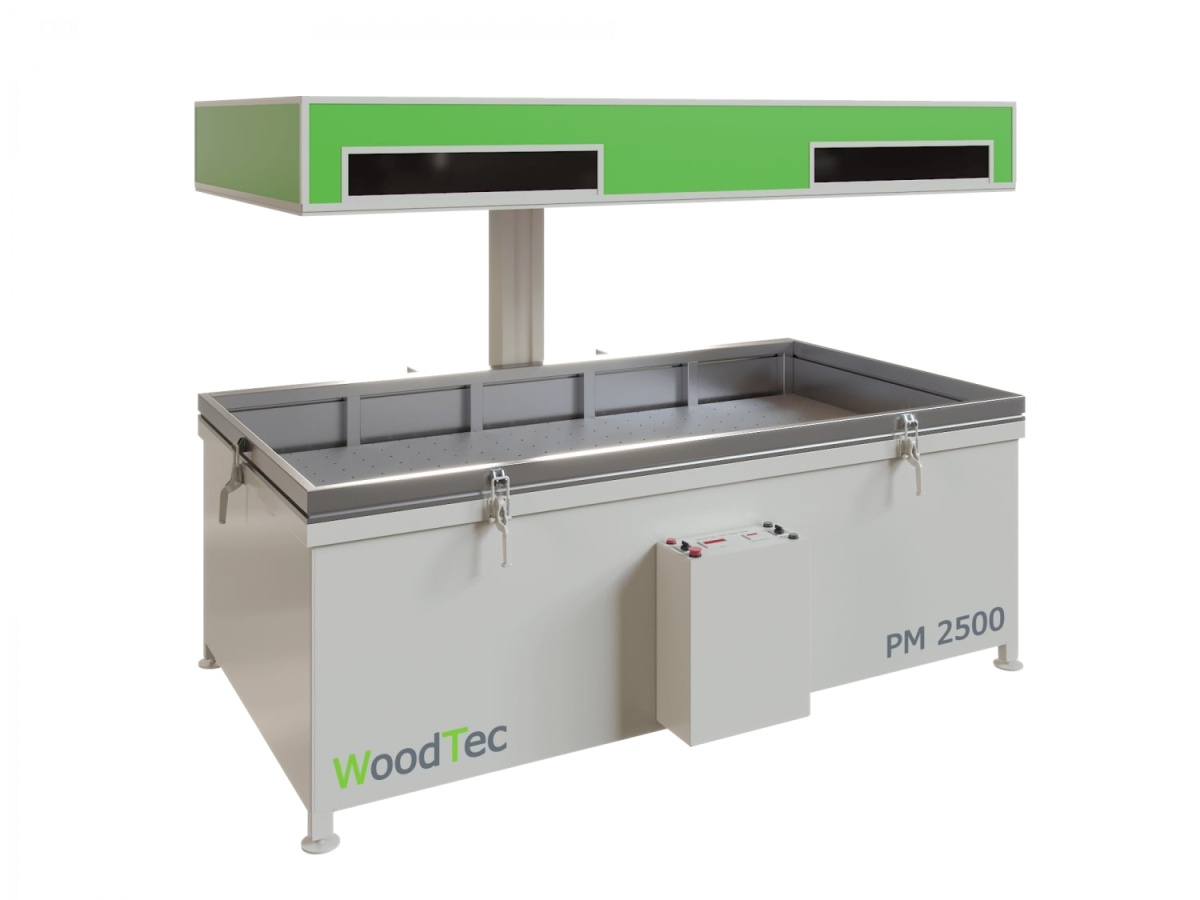

Пресс мембранно-вакуумный WoodTec PM 2500
Артикул: 3622
Зона работы:
- 2500х1370 мм
Мощность:
- 24,8 кВт
Вес:
- 690 кг
Назначение
При облицовке используется нагрев и вакуумная технология. Загрузка заготовок, укладка пленки и разгрузка осуществляется вручную. Перемещение нагревательных элементов и прижим рамки фиксирующей плёнку происходит автоматически. Использование специального поднимающегося стола позволяет производить высококачественную облицовку гнутых фасадов.
Применение
Пресс применяется на предприятиях и в цехах по производству мебели, фасадов и дверей, а также в других деревообрабатывающих производствах.
Схема обработки
Конструктивные особенности
Насосная станция
Насосная станция оборудования изготовлена на основе вакуумного насоса ВВН 1-1,5 (95м3/ч), где бак с водой объединён в одну конструкцию с насосом. В связи с этим исключены протечки воды. Также доработана система выхлопа, повышена стабильность работы. Это недорогое решение для большей производительности насосной станции.
Газовые упоры
Подъём термо-модуля осуществляется с помощью газовых упоров, что дает лёгкость подъёма, а также безопасность эксплуатации
Зажимы
В конструкции пресса применены зажимы с центральным регулировочным винтом прижимного устройства обеспечивающие точную регулировку прижимного кольца.
Нагревательные элементы
В качестве нагревательных элементов в прессе применены кварцевые лампы КГТ, установленные на керамические изоляторы (изоляторы имеют практически не ограниченный срок службы).
Пульт управления
Пульт управления станком – удобно расположенный, эргономичный, интуитивно понятный.
PM-2500
Пресс мембранно-вакуумный с подъемным столом и подъемным модулем, которые расширяют производственные возможности.
| Размеры рабочего стола, мм | 2500х1370 |
| Полезный размер рабочего стола, мм | 2380х1250 |
| Подъемный стол, мм | Ход 200 |
| Подъем модуля, мм | Ход 1000 |
| Давление прессования, кг/м2 | 0,9 |
| Производительность вакуумной станции, м³/час | 40 |
| Мощность нагревателей, кВт | 24 |
| Мощность вакуумной станции, кВт | 0,75 |
| Установленная мощность, кВт | 24,8 |
| Габаритные размеры | |
| Длина, мм | 2500 |
| Ширина, мм | 1800 |
| Высота, мм | 1600 |
| Вес, кг | 690 |
