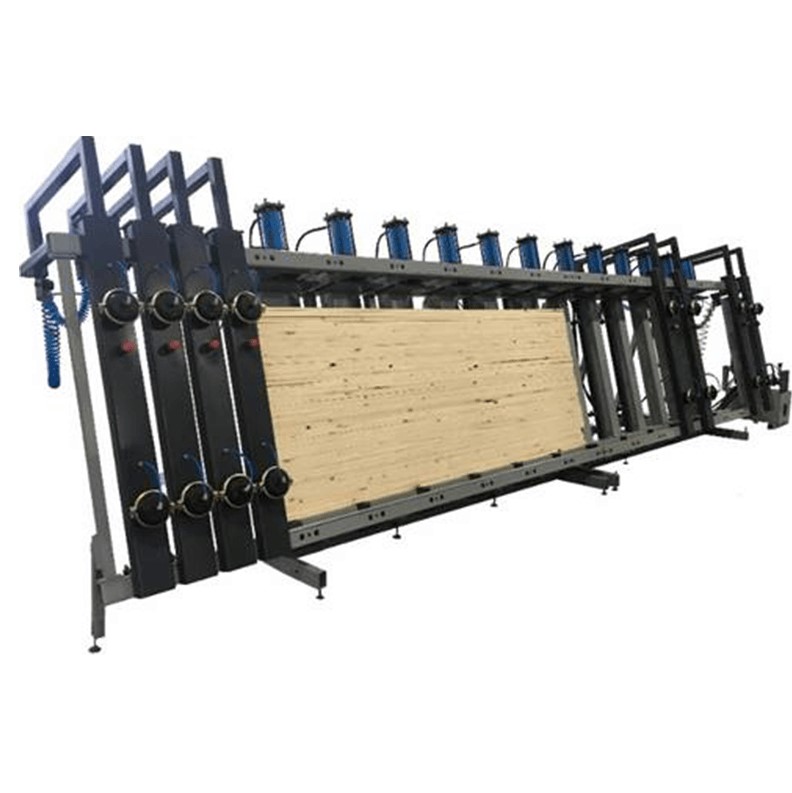

Пресс гидравлический SLH200-12GRP
Артикул: 63993
Длина: 3, 4, 5, 6, 9, 12 м;
Высота: 1 250, 1 350 мм;
Фронтальные прижимы: пневматические;
Регулировка ширины встроенными упорами.

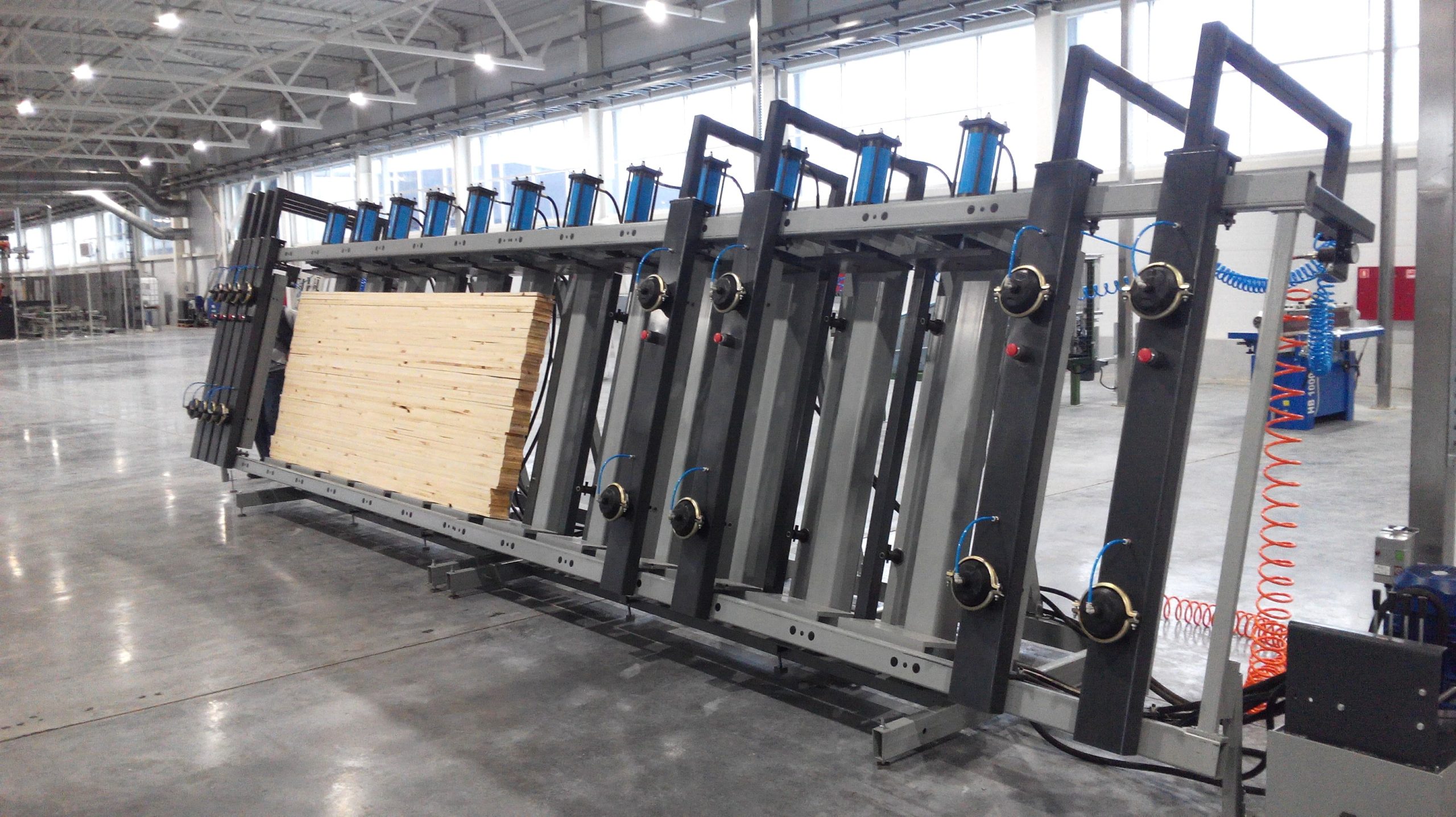

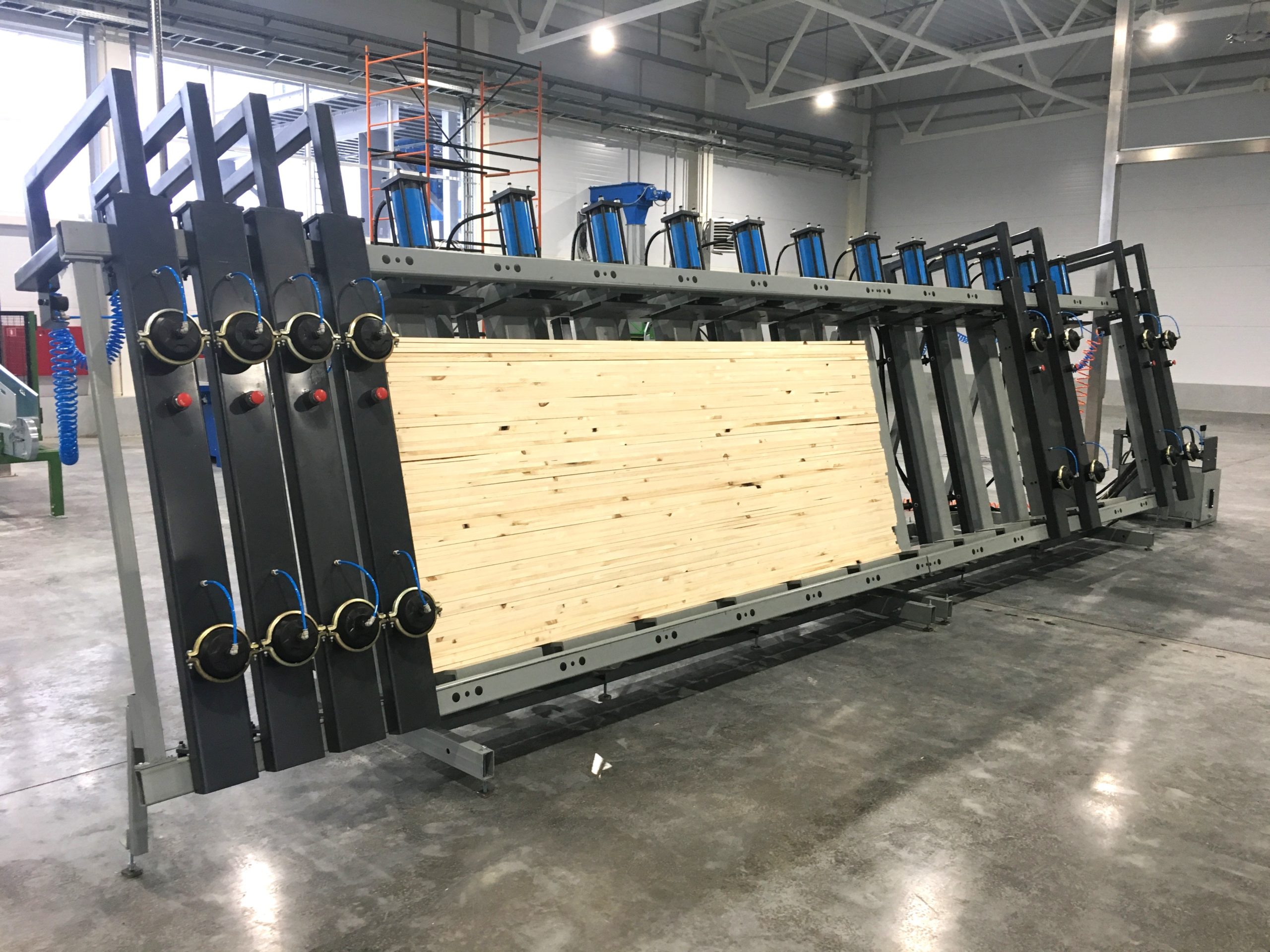

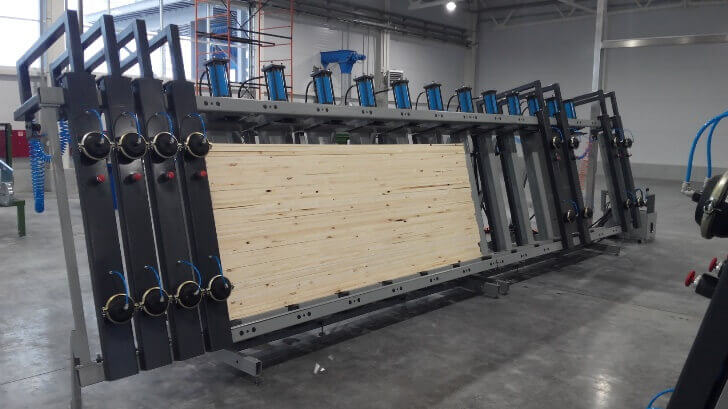

Пресс вайма предназначена для склейки строительного и оконного бруса, стропильных конструкций, ламелей, балок. Равномерно распределяет усилие по плоскости прессования, обеспечивает высокое качество клеевого шва.
В многопоточной гидростанции можно регулировать давление.

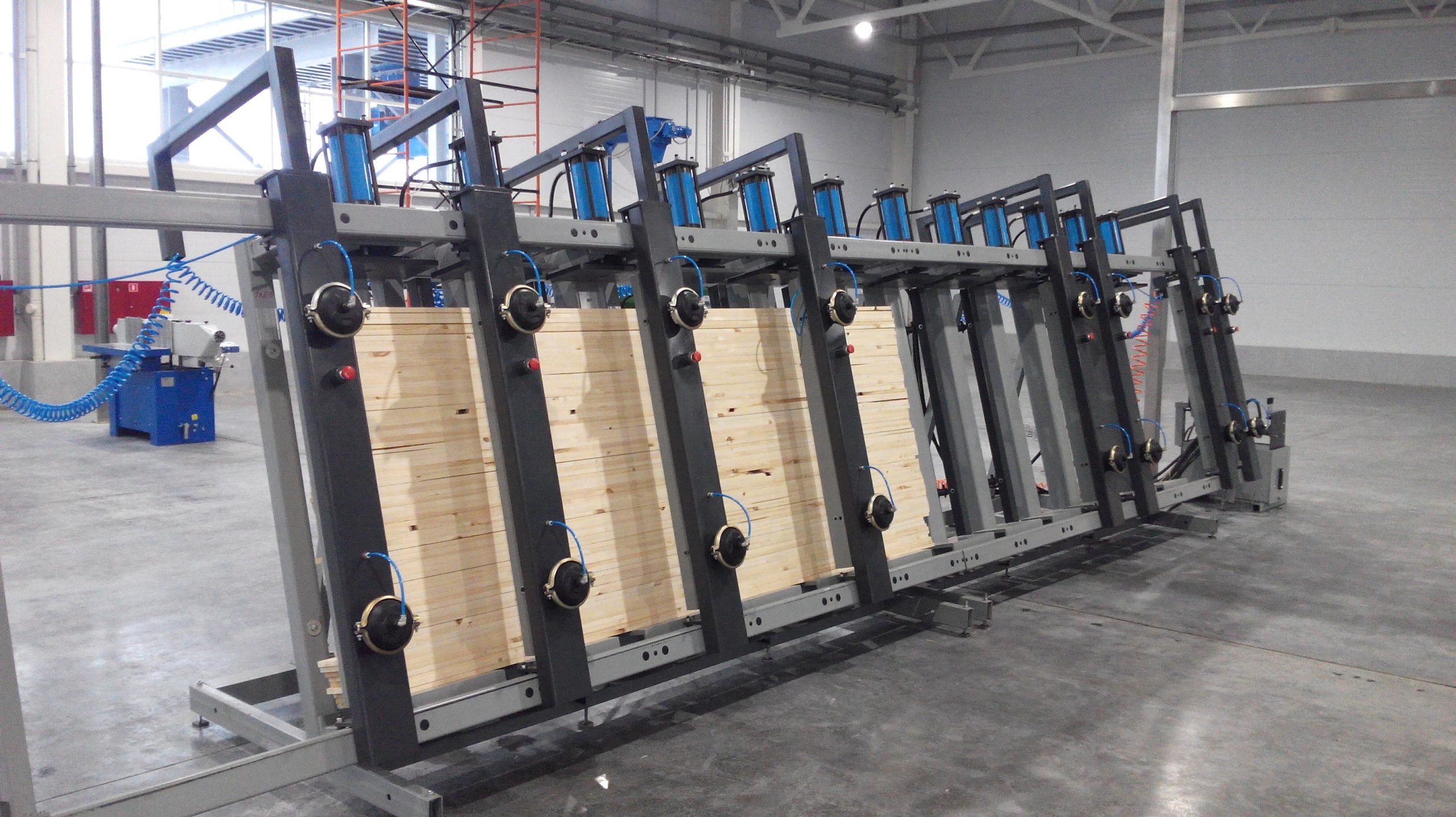

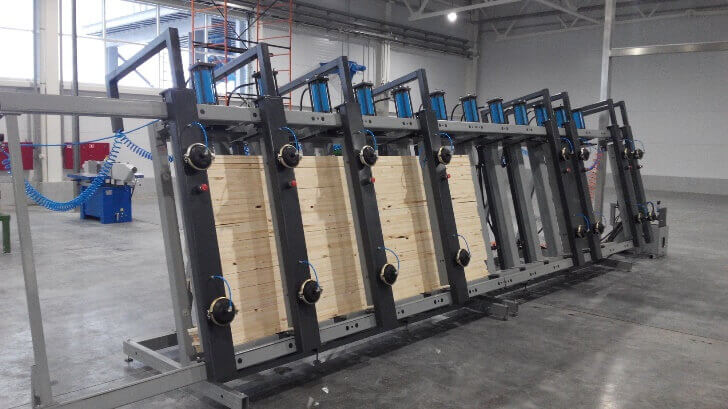

Вайма гидравлическая оснащена откатными пневматическими фронтальными прижимами. Их перемещение за пределы рабочей зоны обеспечивает свободный доступ при укладке и выгрузке. Откатные пневматические фронтальные прижимы гарантированно выравнивают и удерживают пакет заготовок во время прессования.
В пресс вайме модели SLH наклонная рама с задними упорами регулируются с шагом 10 мм. Регулируемые задние упоры обеспечивают быструю наладку рабочей зоны под ширину бруса. В пресс вайме модели SLH эксцентриковые оси гидрострубцин позволяют с высокой точностью задать ровность базовой поверхности. Вертикальное исполнение позволяет эффективно использовать производственную площадь за счет возможности установки двух прессов с рабочей зоной друг напротив друга.
На прессах модели SLH-PC установлены пневмоцилиндры ПЦ100х125 (ход штока до 160 мм) вместо пневмокамер (ход штока 67мм). Это позволяет склеить брус или щит в большем диапазоне сечений.
Принцип работы
|
Оператор набирает пакет из заготовок с предварительно нанесенным клеем, далее устанавливает фронтальные прижимы. Процесс прессования начинается после включения оператором вертикальных гидроцилиндров работающих от установленного на пресс гидронасоса, обеспечивая тем самым равномерное распределение нагрузки на заготовки. |
Конструктивные особенности

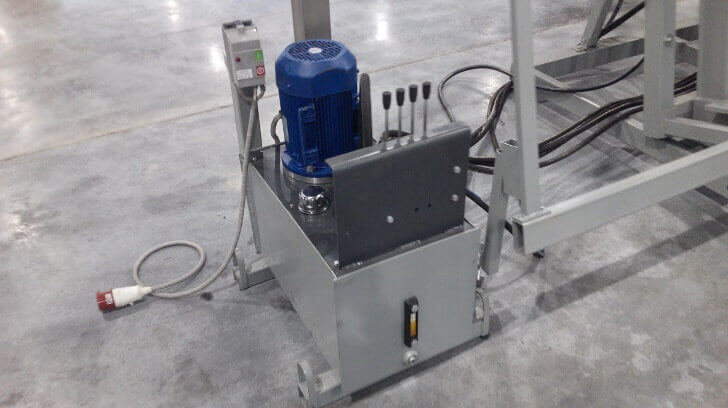

Многопоточная гидростанция с регулировкой давления. Автоматическое поддержание давления во время работы гидростанции.
Давление в гидросистеме, в зависимости от ширины ламелей и породы дерева, предварительно устанавливают в соответствии с диаграммой. Рекомендуемые значения давления при прессовании ели и сосны — 3–5 кгс/см2, березы и лиственницы — 5–7 кгс/см2, дуба и бука — 7–9 кгс/см2. Давление регулируется на гидростанции. Настройка рабочего давления гидростанции осуществляется шестигранным ключом. Время выдержки под давлением (склеивания) определяют в зависимости от характеристик применяемого клея.
Перемещение откатных пневматические фронтальных прижимов за пределы рабочей зоны обеспечивает свободный доступ при укладке и выгрузке.
Откатные пневматические фронтальные прижимы гарантированно выравнивают и удерживают пакет заготовок во время прессования. Можно установить в произвольном месте. Удобно при склеивании не кратной длины.

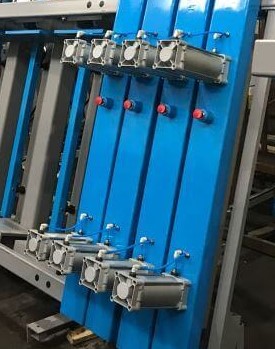

На прессах SLH-PC установлены пневмоцилиндры ПЦ 100×125 (ход штока до 160 мм) вместо пневмокамер (ход штока 67 мм). Это позволяет склеить брус или щит в большем диапазоне сечений.
В моделях SLH наклонная рама с задними упорами регулируются с шагом 10 мм.

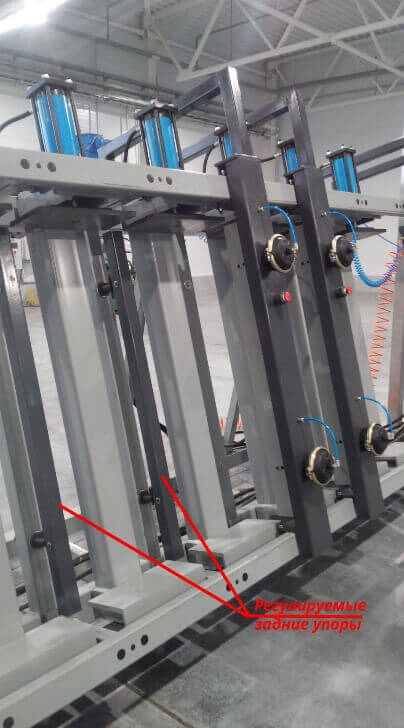

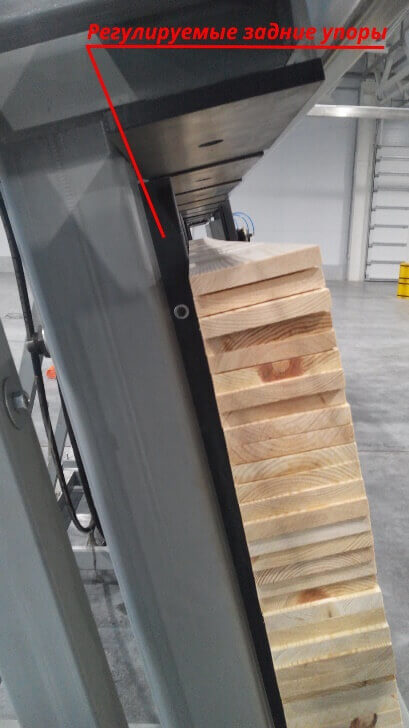

Регулируемые задние упоры обеспечивают быструю наладку рабочей зоны под ширину бруса.

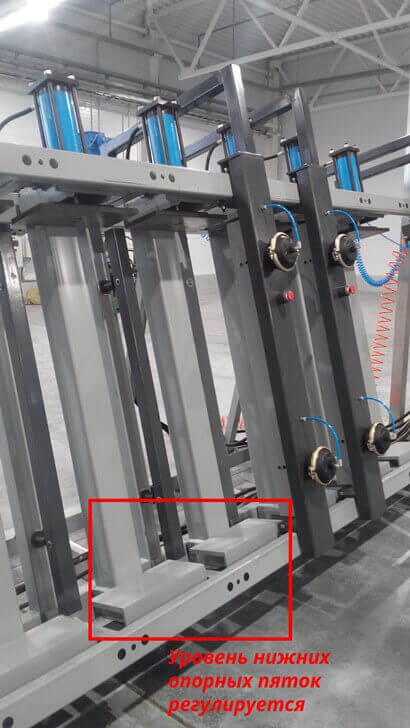

На моделях SLH для регулировки гидрострубцин устанавливаются на эксцентриковых осях, позволяет с высокой точностью задать ровность базовой поверхности.

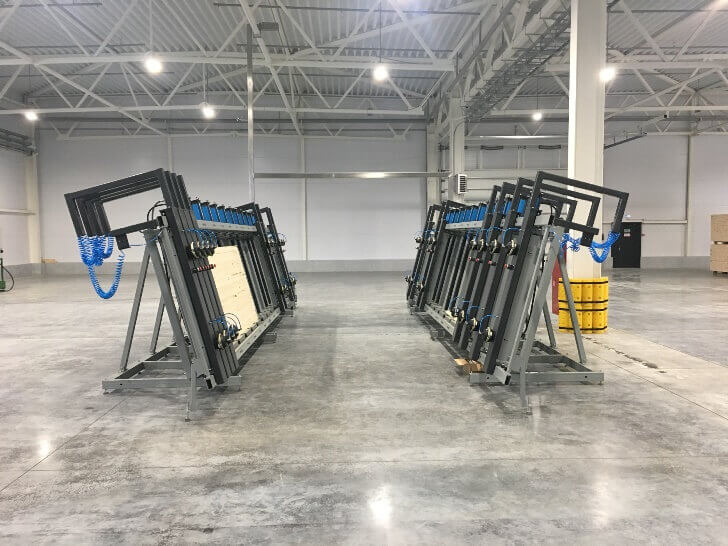

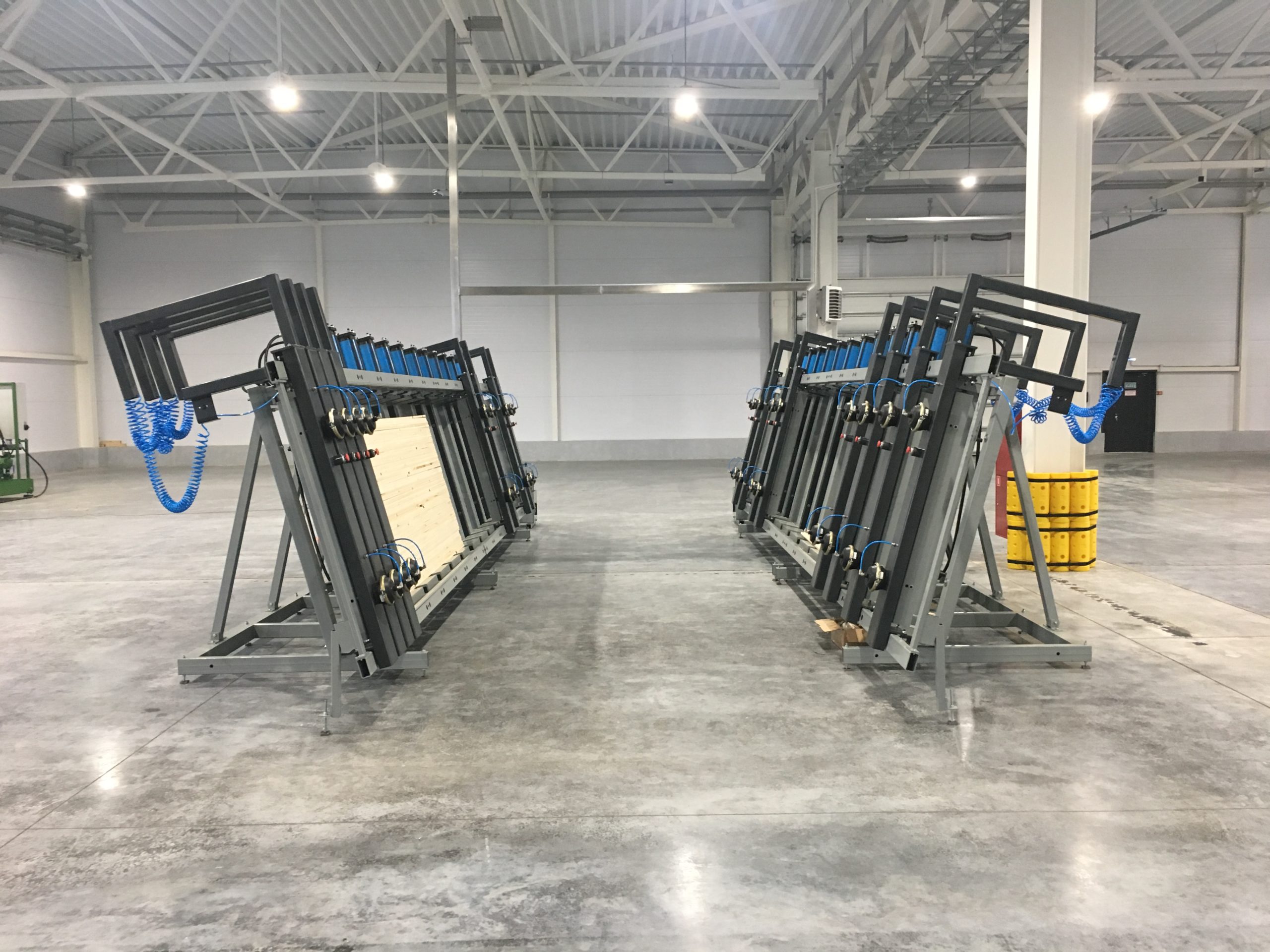

Вертикальное исполнение позволяет наиболее эффективно использовать производственную площадь: при больших объёмах производства возможна установка двух прессов с рабочей зоной друг напротив друга.
