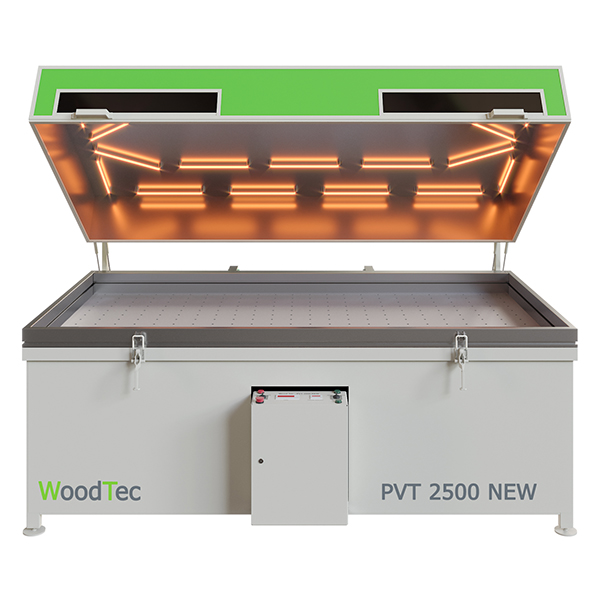

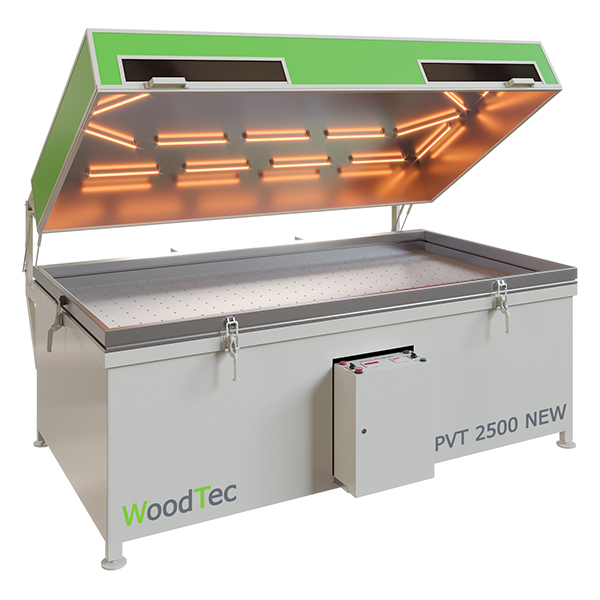

Пресс мембранно-вакуумный WoodTec PVT 2500 NEW
Артикул: 4382
Рабочая зона: 2440х1310 мм
Мощность: 24 кВт
Вес: 600 кг
Назначение
Предназначен для облицовки пленками ПВХ дверных полотен и вставных филенок, мебельных и кухонных фасадов и других элементов корпусной мебели, а также панелей из композитных материалов с рельефной поверхностью.
При облицовке используется нагрев и вакуумная технология. Загрузка заготовок, укладка пленки, подъем нагревательных элементов и разгрузка – ручная. Процесс прессования- автоматический.
Применение
Пресс применяется на предприятиях и в цехах по производству мебели, фасадов и дверей, а также в других деревообрабатывающих производствах
Схема обработки
Конструктивные особенности
Насосная станция
В качестве вакуумной станции используется - роторный вакуумный насос с масляным уплотнением серии SV. Отличие насосов данной серии чистый выхлоп, высокая мощность откачки, немецкая технология, встроенный фильтр выхлопных газов, глубокий вакуум.
Газовые упоры
Подъём термо-модуля осуществляется с помощью газовых упоров, что дает лёгкость подъёма, а также безопасность эксплуатации
Зажимы
В конструкции пресса применены зажимы с центральным регулировочным винтом прижимного устройства обеспечивающие точную регулировку прижимного кольца.
Нагревательные элементы
В качестве нагревательных элементов в прессе применены кварцевые лампы КГТ, установленные на керамические изоляторы (изоляторы имеют практически не ограниченный срок службы).
Пульт управления
Пульт управления станком – удобно расположенный, эргономичный, интуитивно понятный.
