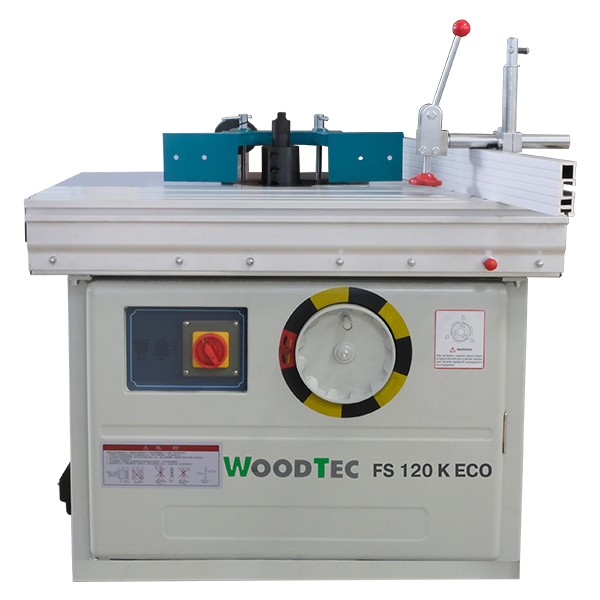

Станок фрезерный WoodTec FS 120 K ECO
Артикул: 5636
Рабочее поле: 1200х660 мм
Мощность: 4 кВт
Вес: 390 кг
Назначение
Продольное фрезерование заготовок из древесины, например, при производстве окон, дверей, погонажных изделий и др.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Продольное фрезерование
Фрезерование шипов и проушин
Криволинейное фрезерование по шаблону
Отличительные особенности
- Подъем, опускание и наклон шпинделя осуществляется с помощью маховика.
- Перемещение каретки по направляющей с поддерживающей опорой.
- Эксгаустерные воронки в кожухе для более эффективного удаления стружки.

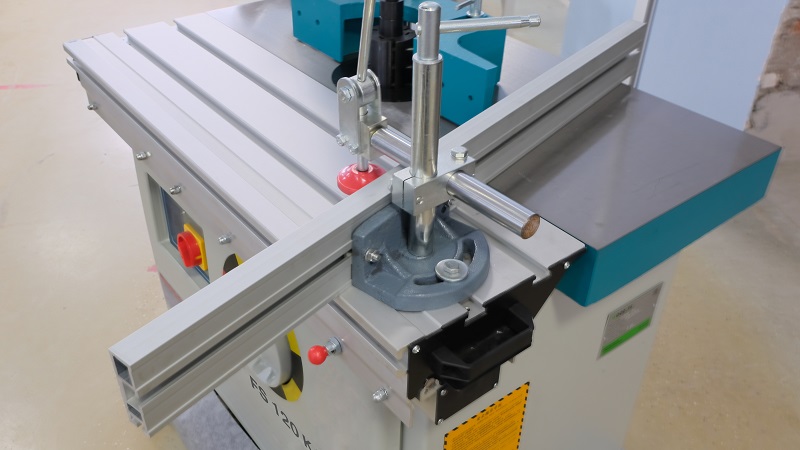

- Эксцентриковый прижим в комплекте.
- Диаметр шпинделя 32 мм.
Конструктивные особенности
ЛИТЫЕ ЭЛЕМЕНТЫ КОНСТРУКЦИИ
Рабочий стол и шипорезная каретка изготовлены из литого серого чугуна, усиленного ребрами жесткости. Это обеспечивает износостойкость и исключение потери геометрии в течение всего срока службы станка.

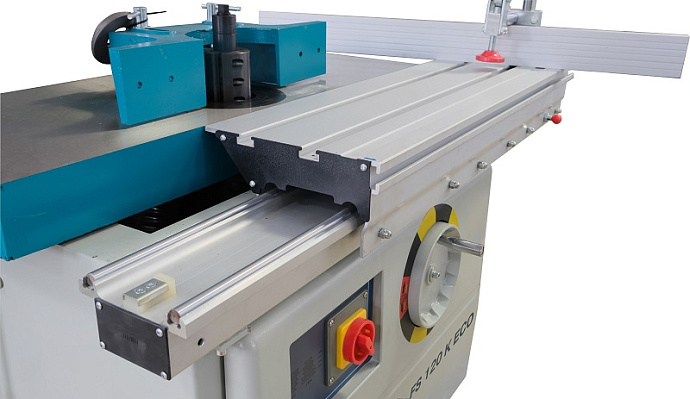

ВЫСОКОТОЧНАЯ КАРЕТКА
Направляющие перемещения каретки установлены на станине станка с межцентровым расстоянием 100 мм. Каретка перемещается по направляющим в линейных подшипниках. Такая система позволяет избежать люфтов и обладает высокой надежностью.
ОТВЕРСТИЕ В СТОЛЕ
В станке предусмотрено отверстие в столе диаметром 220 мм. Это обеспечивает возможность погружать фрезу большого диаметра под рабочую плоскость стола.

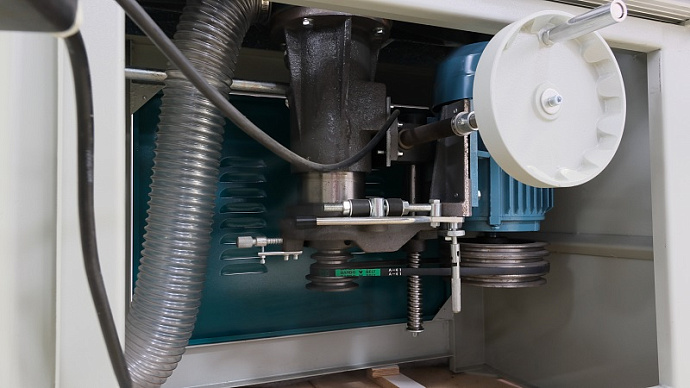

ЛИТОЙ КОРПУС ФРЕЗЕРНОГО ШПИНДЕЛЯ
Обеспечивает гашение вибраций возникающих в процессе обработки, тем самым продлевая срок службы станка и повышая качество обработки.
ФИКСАЦИЯ ШПИНДЕЛЯ ОТ СМЕЩЕНИЙ В ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ
Станок снабжен механизмом фиксации шпинделя от смещений в вертикальной плоскости. После настройки на высоту обработки шпиндель фиксируется в корпусе, его смещение исключено.
ПУЛЬТ УПРАВЛЕНИЯ СТАНКА
Удобный и понятный пульт управления станка, не требующий специальных знаний от оператора.

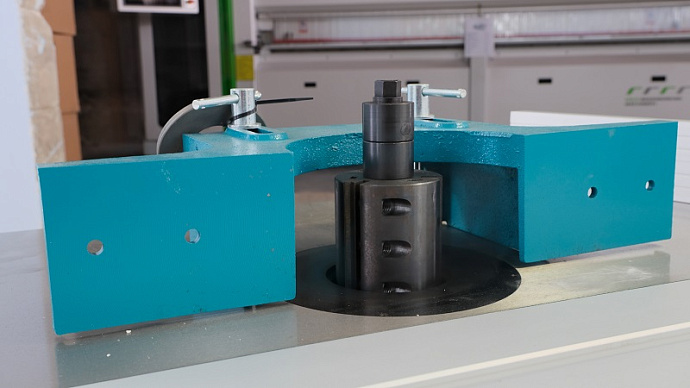

ФРЕЗЕРНЫЙ КОЖУХ
Станок оснащен фрезерным кожухом под фрезы диаметром 220 мм.
