Станок фрезерный WoodTec FS 130
Артикул: 3790
Рабочее поле: 900х350 мм
Мощность: 4 кВт
Вес: 410 кг
Назначение
Продольное фрезерование заготовок из древесины, например, при производстве окон, дверей, погонажных изделий и др.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.
Схема обработки
 Продольное фрезерование |
 Фрезерование шипов и проушин |
 Криволинейное фрезерование по шаблону |
Отличительные особенности
- Подъем и опускание шпинделя осуществляется с помощью маховика.
- Перемещение каретки по направляющей с поддерживающей опорой.
- Эксгаустерные воронки в кожухе и станине для более эффективного удаления стружки.
- Эксцентриковый зажим в комплекте.
- Диаметр шпинделя 32 мм.
Конструктивные особенности

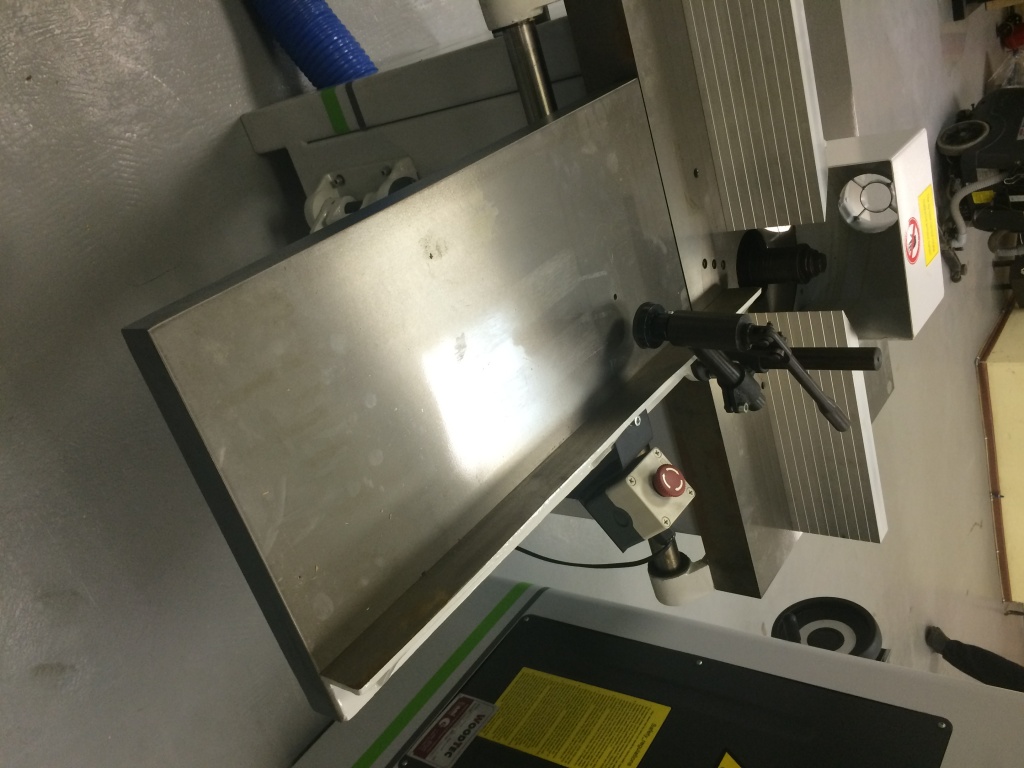

 Шипорезная каретка Зарезка шипов и проушин с помощью чугунной шипорезной каретки размером 650 х 350 мм. На каретке расположена кнопка аварийного выключения станка. Базирование заготовки по направляющей. |

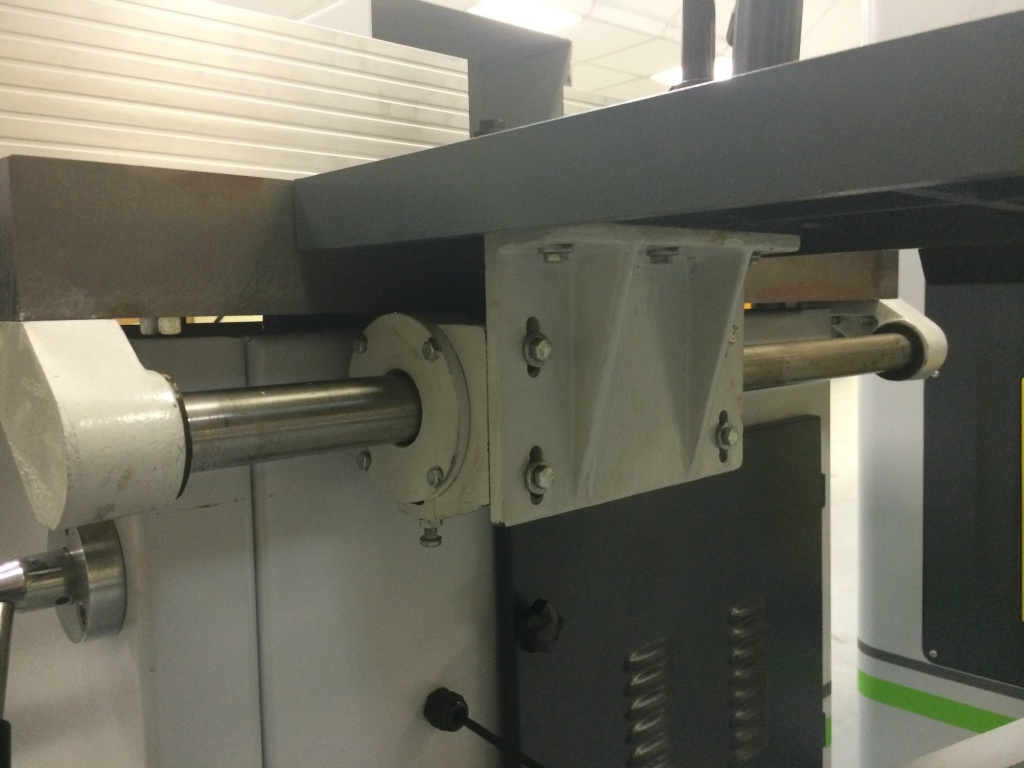

 Направляющая каретки Перемещение шипорезной каретки на линейных подшипниках по массивной цилиндрической направляющей. Направляющая жестко закреплена в 2-х опорах. Подшипники изолированы от стружки и пыли в закрытом блоке. |

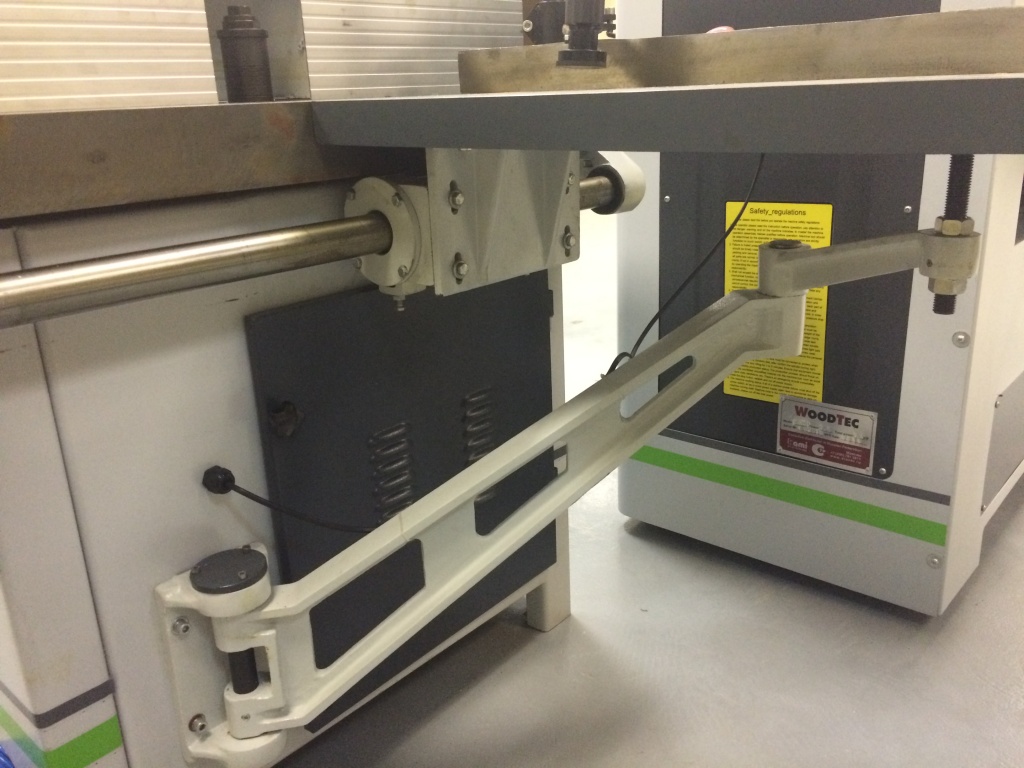

 Поддерживающая опора Обеспечивает жесткость каретки и исключает ее перекос. |

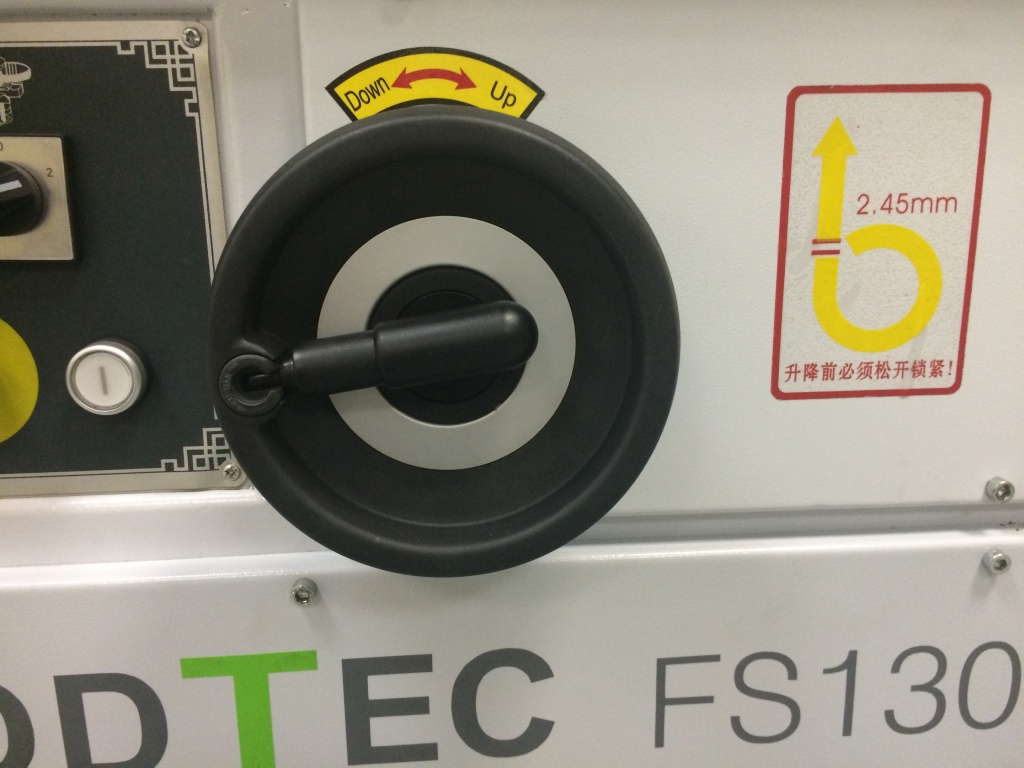

 Подъем/опускание шпинделя Регулировка шпинделя по высоте осуществляется с помощью маховика. Панель управления На панели расположен переключатель вращения шпинделя – реверс, а также кнопки включения и выключения. |

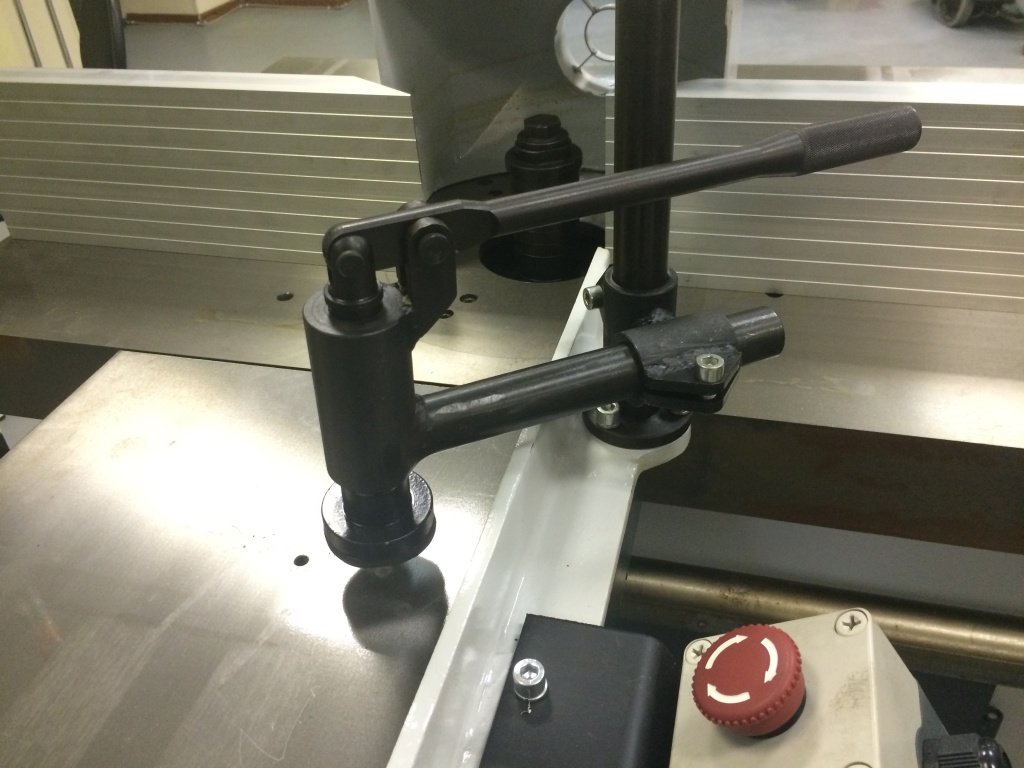

 Эксцентриковый прижим Входит в комплект поставки. Надежно фиксирует заготовку на каретке. |

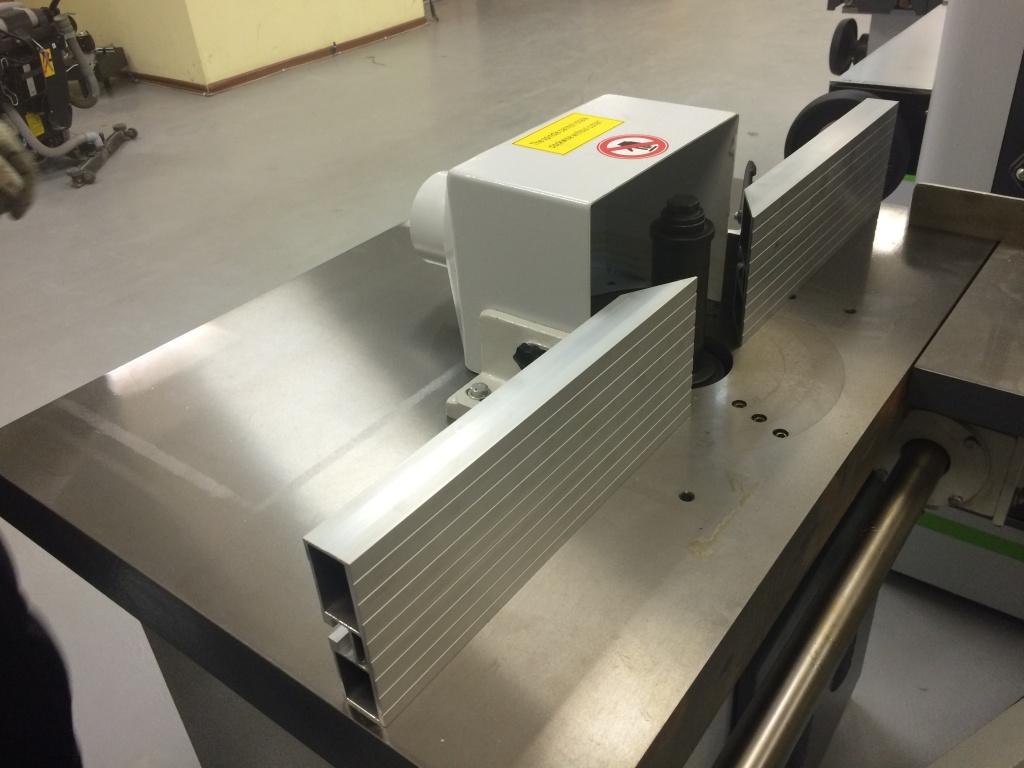

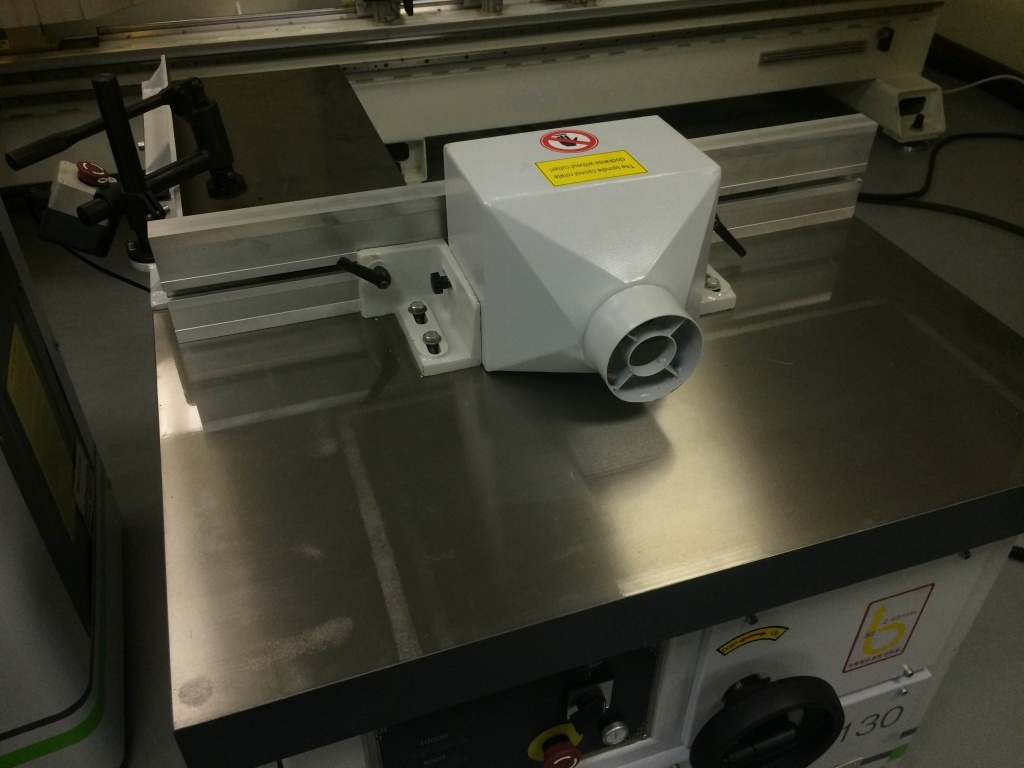

  Защитный кожух Кожух под фрезы Ø230 мм. Направляющие линейки длиной 370 мм каждая. Для удаления стружки в кожухе предусмотрено аспирационное отверстие Ø100 мм. |

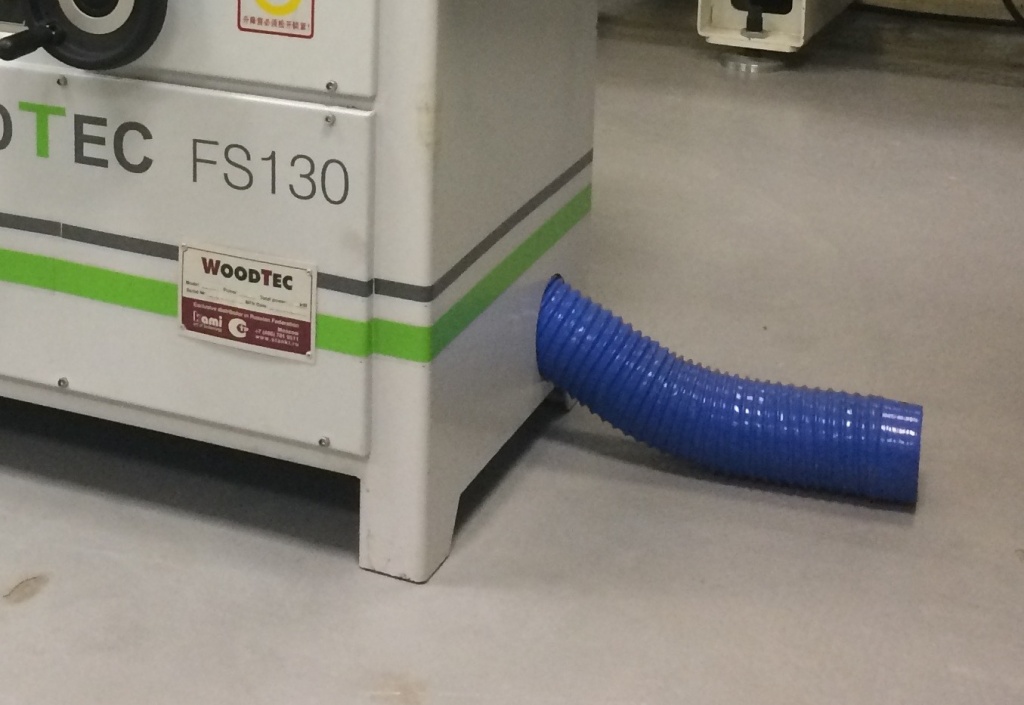

 Аспирационный патрубок 2-й аспирационный патрубок Ø100 мм расположен в станине станка для более эффективного удаления стружки из «стакана» шпинделя. |

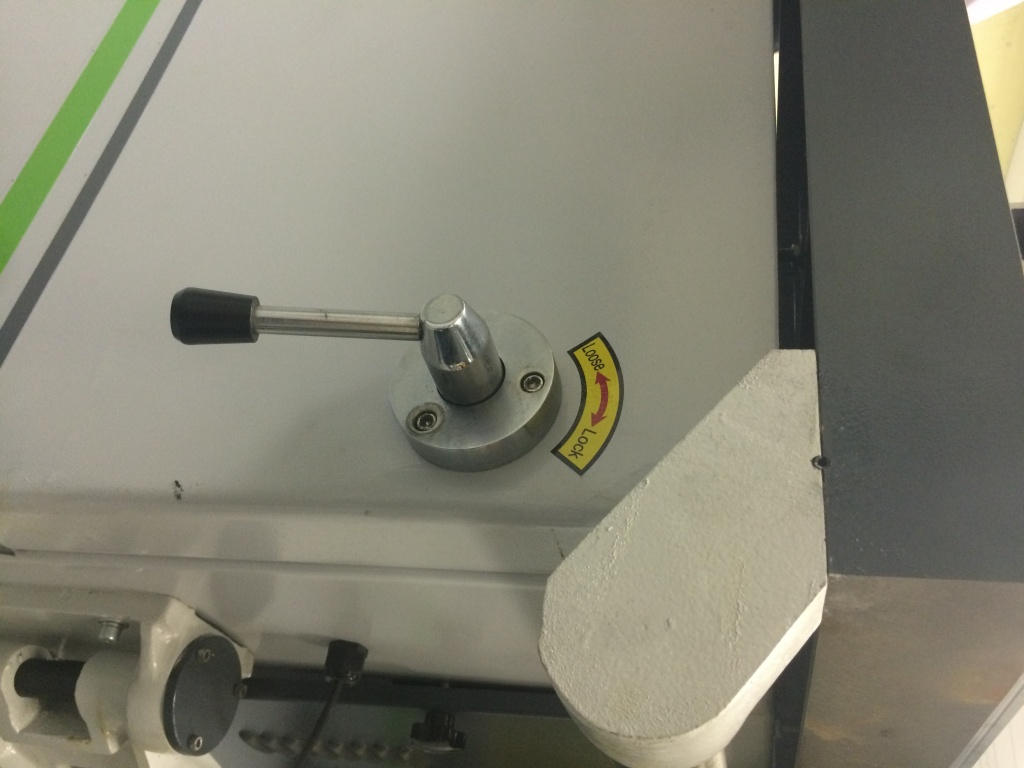

 Стопор шпинделя Жесткая фиксация шпинделя на заданную высоту с помощью рукоятки. |

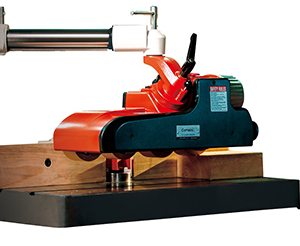

 Автоподатчик (дополнительное оборудование) Увеличивает производительность станка. Повышает уровень безопасности оператора. |

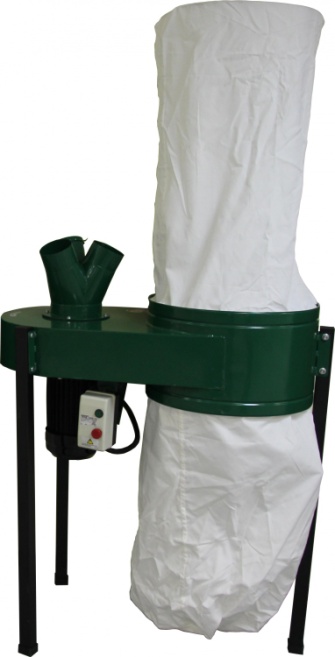

 Аспирационная установка (дополнительное оборудование) Обеспечивает отвод стружки из зоны резания. Как следствие повышает ресурс инструмента и качество обрабатываемой заготовки. |
