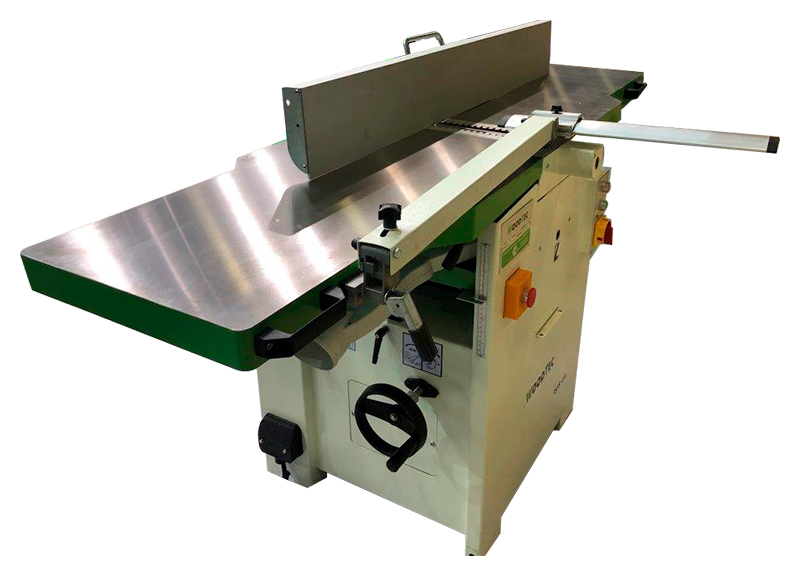

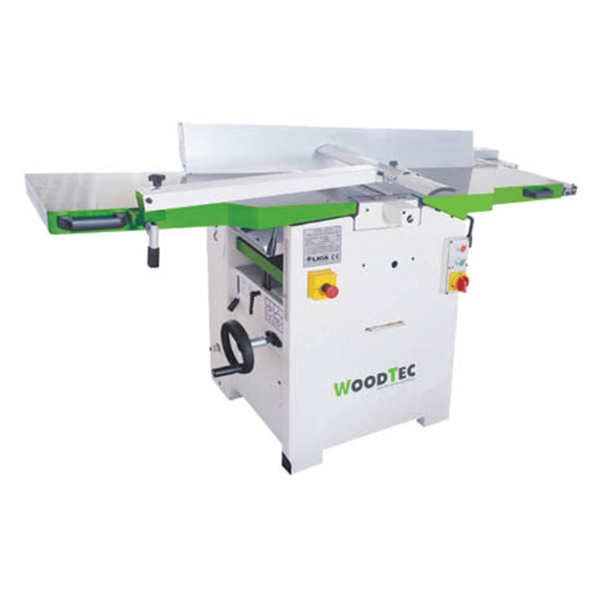

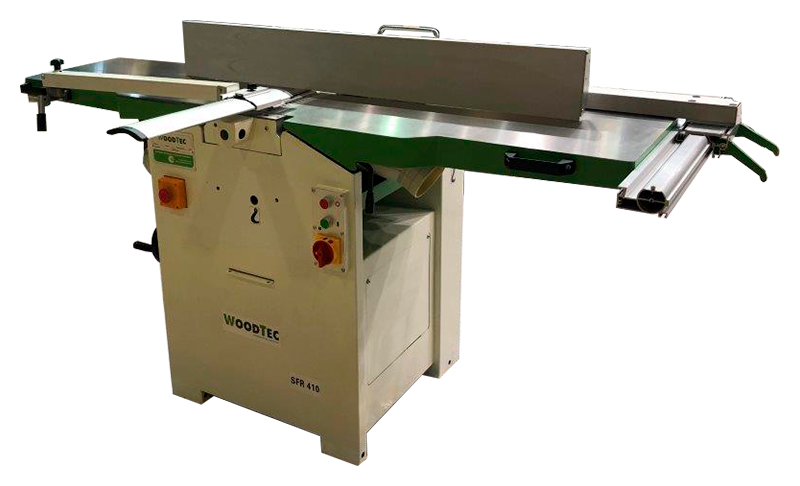

Станок фуговально-рейсмусовый WoodTec SFR 410
Артикул: 5853
Ширина: 410 мм
Мощность: 3 кВт
Вес: 434 кг
Назначение
Предназначен для прямолинейного одностороннего строгания пласти и кромок заготовок с целью получения базовой поверхности для дальнейшей обработки, а также для строгания заготовок в размер по толщине.
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

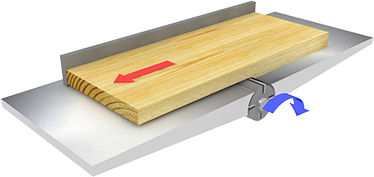

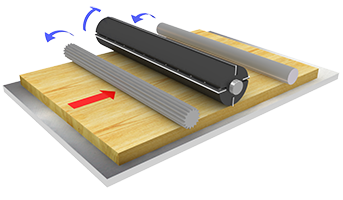

Схема обработки
Конструктивные особенности
Столы отлиты из серого чугуна, усиленные ребрами жесткости. Столы станка проходят обязательную шлифовку, на промышленных станках с ЧПУ. Такой подход к изготовлению гарантирует идеальную плоскость и долговечность конструкции, что обеспечивает идеальную геометрию строганной заготовки.

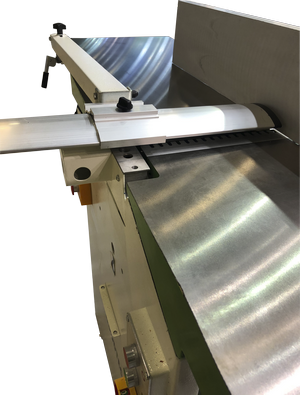

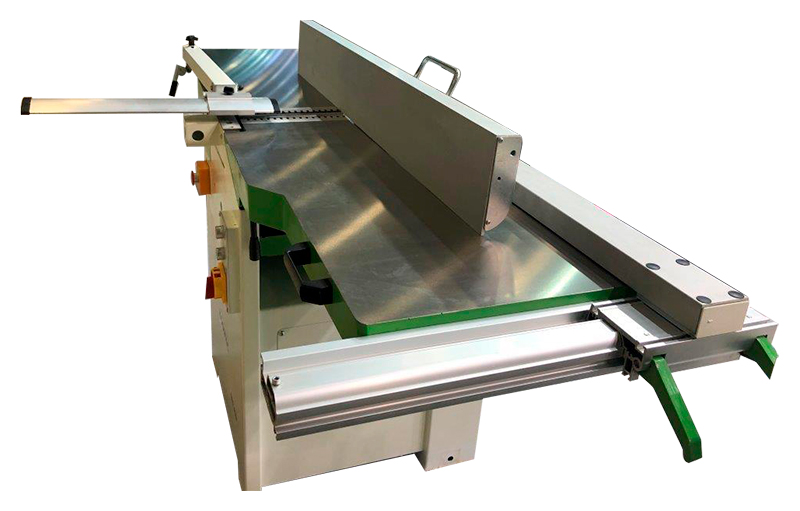

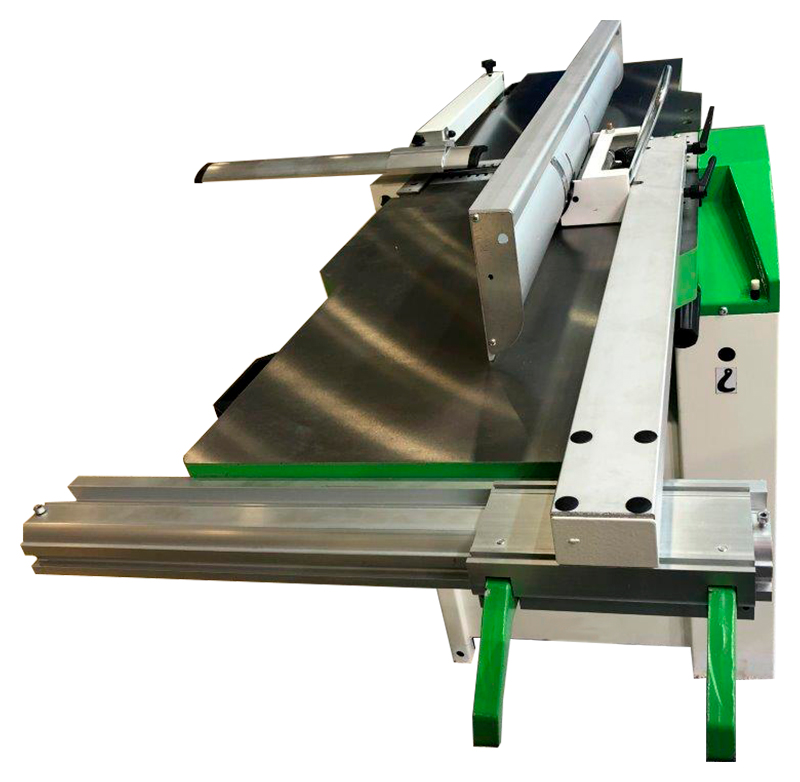

Снабжен профессиональной упорной линейкой (которая крепится к торцу подающего стола) и дает возможность устанавливать станок возле стены, тем самым не теряя площадь в цеху. Защита фуговального вала, обеспечивает безопасность в работе оператора.
Осущевствляется винтовой передачей, это гарантирует постоянство выставленного размера, даже при перестройке станка с режима фугования на рейсмусование.

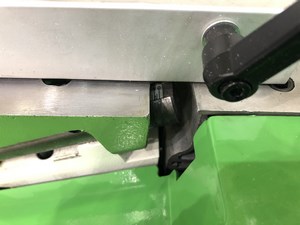

Снабжена градуированной шкалой, которая позволяет установить требуемый угол наклона от 0° до 45°. И жестко фиксировать его эксцентриковым механизмом. Так же имеется механизм тонкой настройки положения фуговального упора.

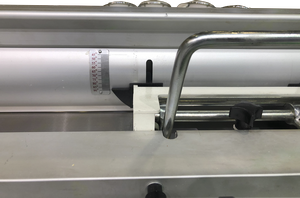

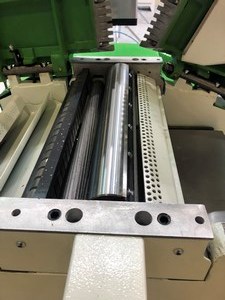

Трехножевой строгальный вал, обеспечивает идеальное качество строгания, снабжен когтевой защитой и металлическим подающим валом. Строгальные и падающие валы закреплены в массивном стальном корпусе, который эффективно гасит ударные нагрузки, возникающие в процессе работы.

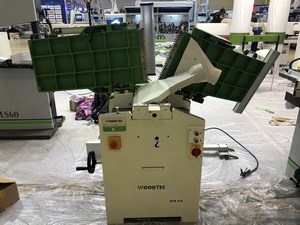

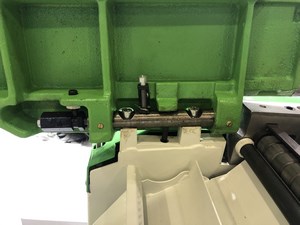

Столы откидываются поочередно, и базируются на специальных упорах, которые предотвращают повреждение станины станка. Принимающий фуговальный стол снабжен механизмом стопорения.

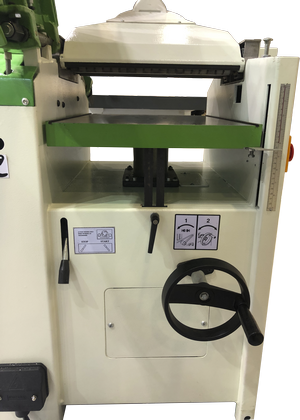

Имеет одноопорную конструкцию и фиксирующую планку на входе с дополнительным винтовым зажимом, это обеспечивает неизменность положеняе стола в процессе работы. Величина глубины строгания отслеживается по шкале.
В комплекте со станком поставляются два аспирационных кожуха: 1) Изначально установлен на рейсмусовом узле. 2) Необходимо установить под подающим фуговальным столом. Данное решение существенно экономит рабочее время при переходе с операции фугования на операцию рейсмусования.
