Ширина: 595 мм
Мощность: 5,5 кВт
Вес: 320 кг

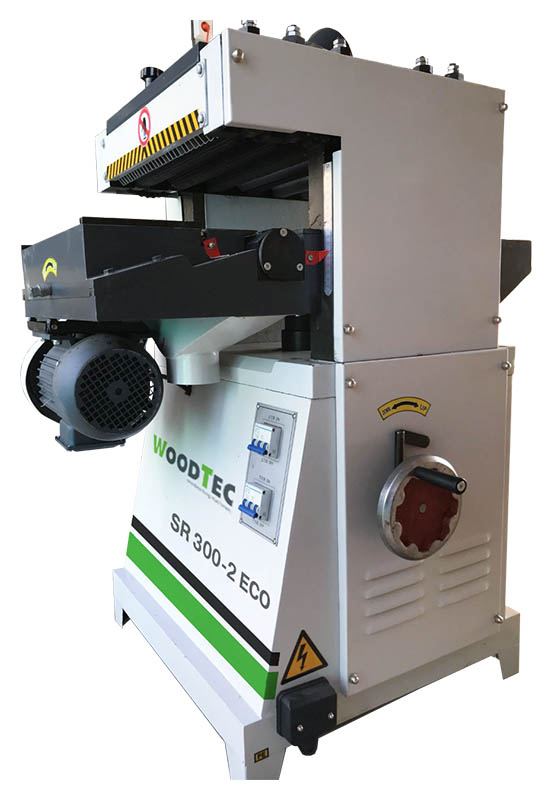

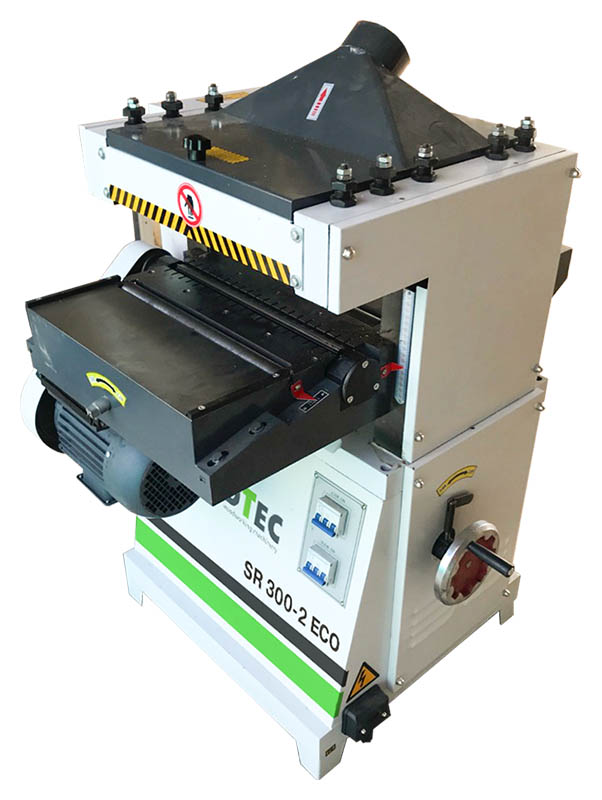

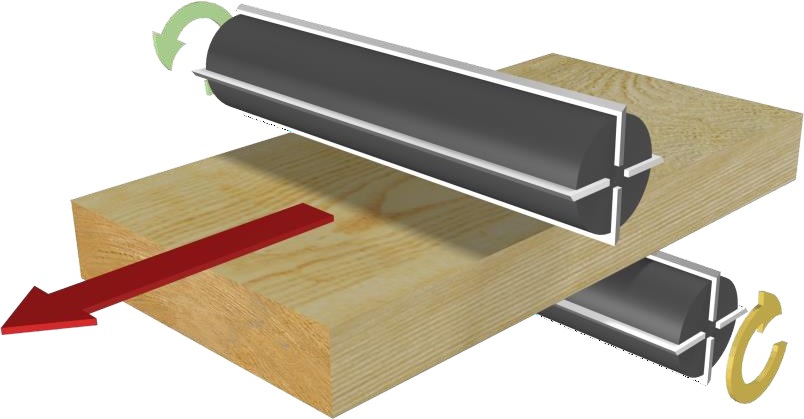

Предназначены для двустороннего строгания в размер по толщине плоских заготовок из древесины.
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели, деревянного домостроения и другие деревообрабатывающие производства.

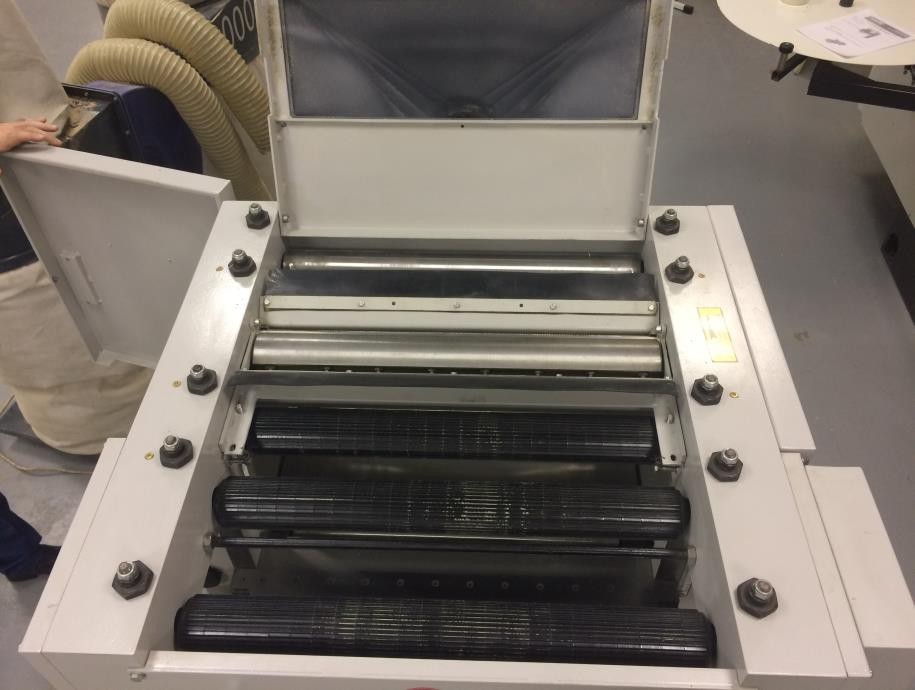

ВЕРХНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ
Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.

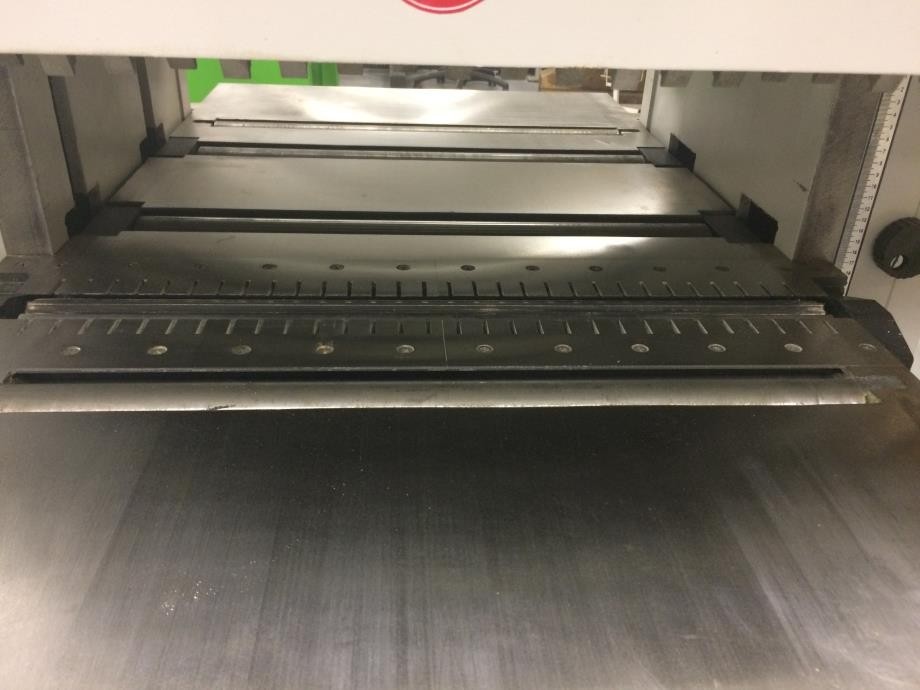

НИЖНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ
На рабочем столе расположены четыре ролика, обеспечивающие лучшее скольжение заготовки. Два ролика расположенные под верхним валом - приводные. В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола.
НАПРАВЛЯЮЩИЕ СТОЛА

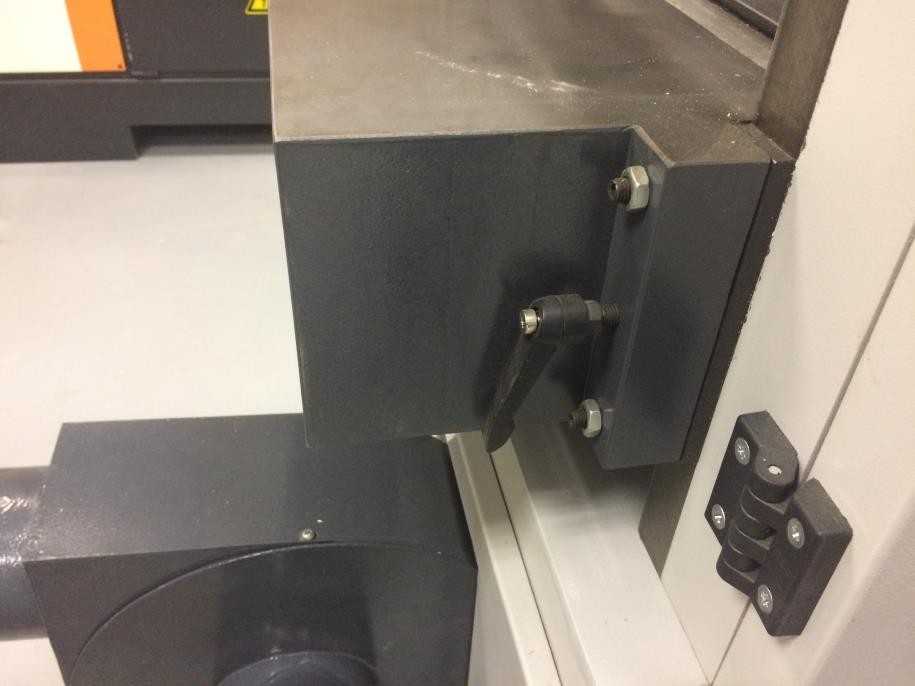

Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток.

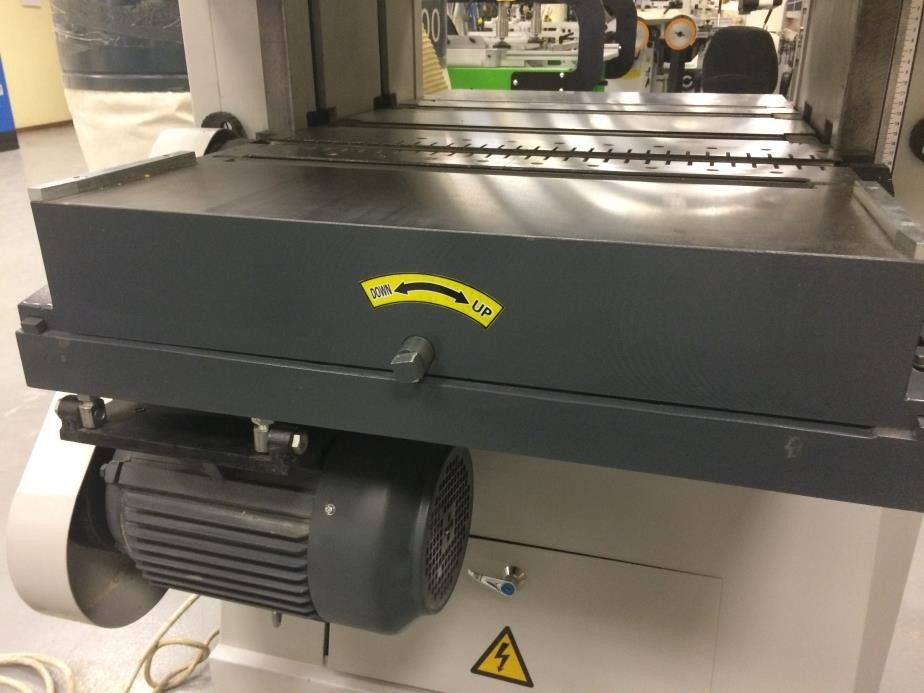

НИЖНИЙ (ФУГОВАЛЬНЫЙ) НОЖЕВОЙ ВАЛ

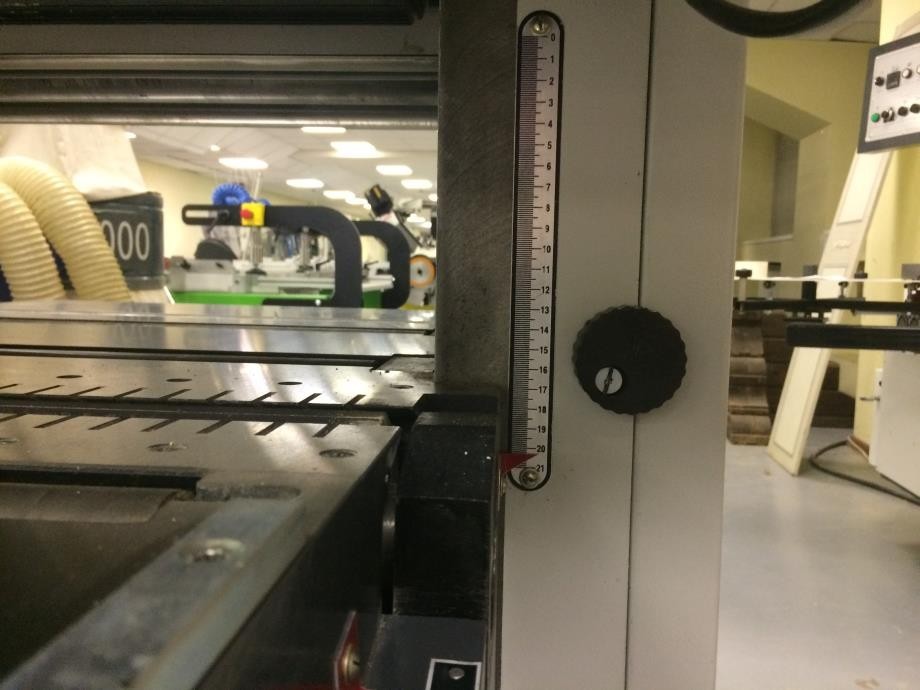

Привод нижнего ножевого вала осуществляется от отдельного двигателя. Настройка глубины съема осуществляется с помощью винта на передней части стола. Отображение размера по миллиметровой шкале.

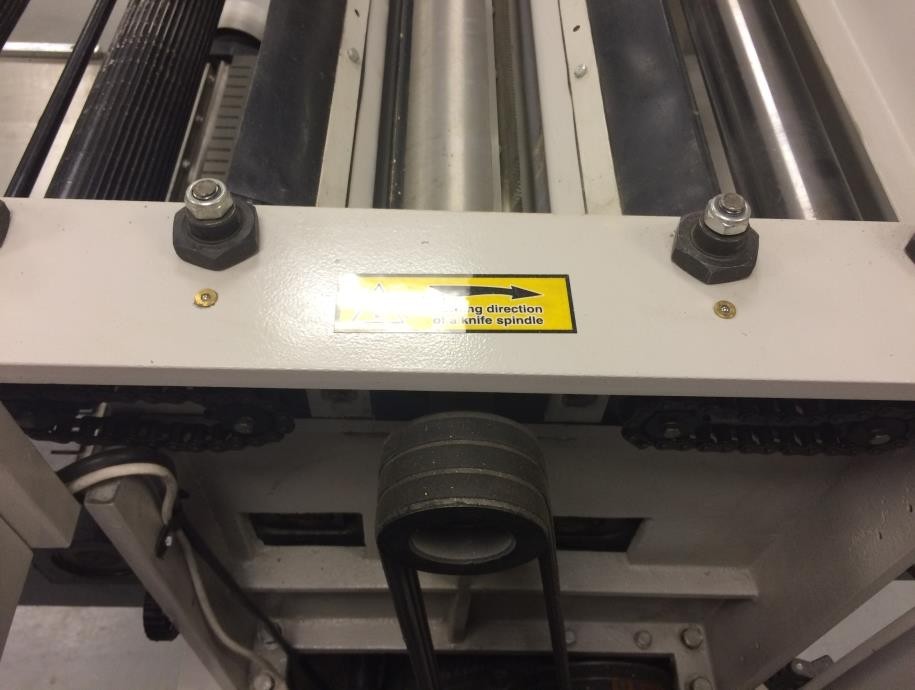

ВЕРХНИЙ (РЕЙСМУСОВЫЙ) НОЖЕВОЙ ВАЛ

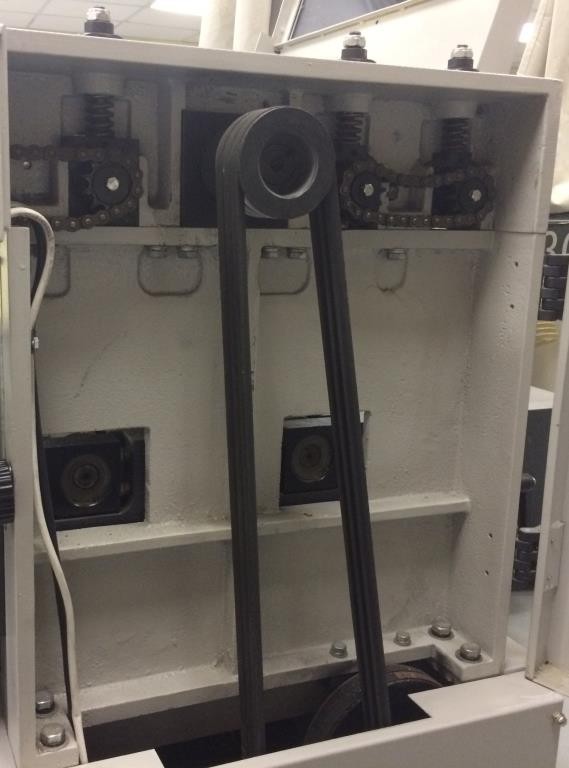

Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи и цепей.
ПОДЪЕМ / ОПУСКАНИЕ СТОЛА

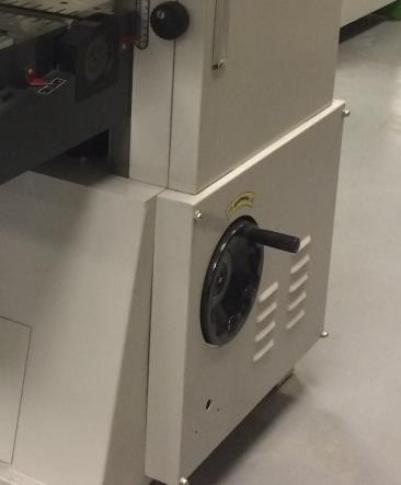

Подъем / опускание стола вручную с помощью маховика, расположенного на боковой части станка.

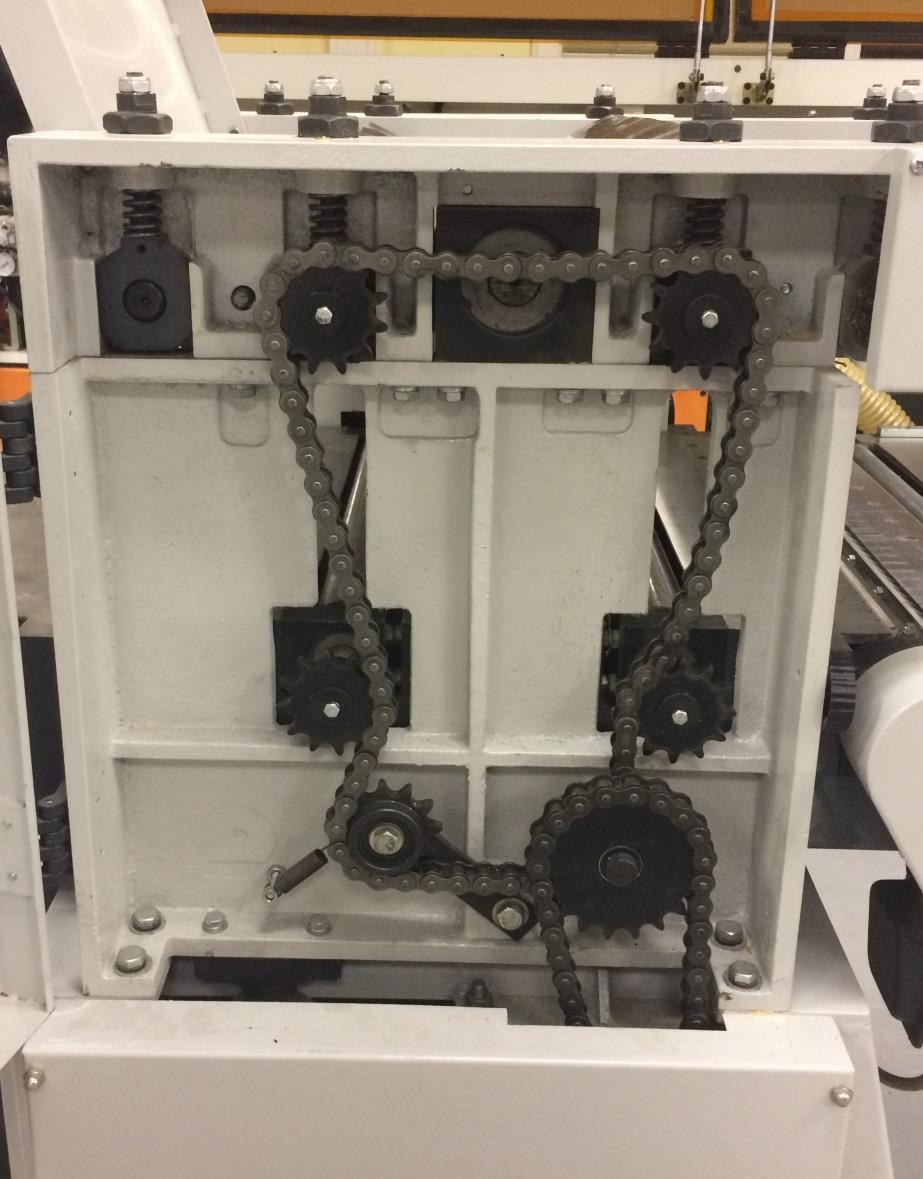

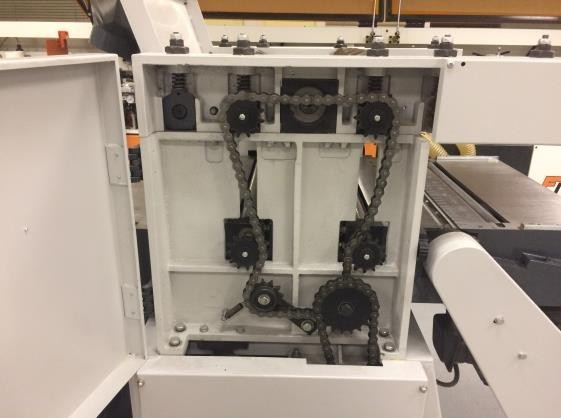

ВЕРХНЯЯ И БОКОВАЯ КРЫШКА
Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу для обслуживания и замены ножей. Сбоку легкий доступ к приводам вальцов подачи и цепям для обслуживания.

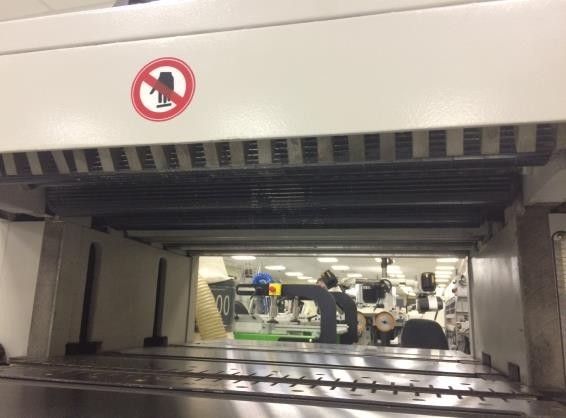

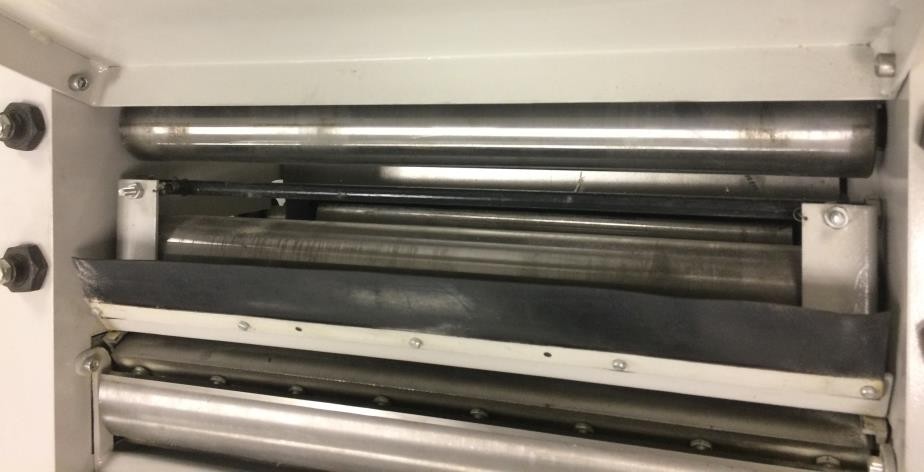

ПРИНИМАЮЩИЕ ВАЛЬЦЫ
На выходе заготовку принимают гладкие приводные стальные валы.
ПРЕСС-МАСЛЕНКИ
На верхней части станка расположены пресс масленки для смазки цепей привода подающих вальцов.

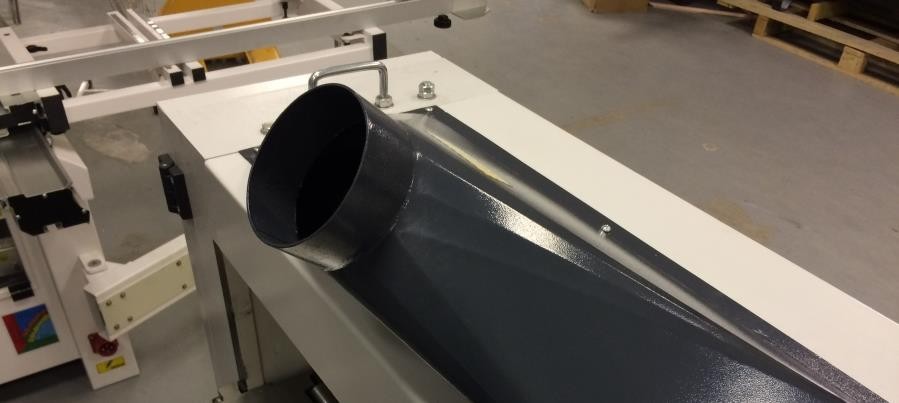

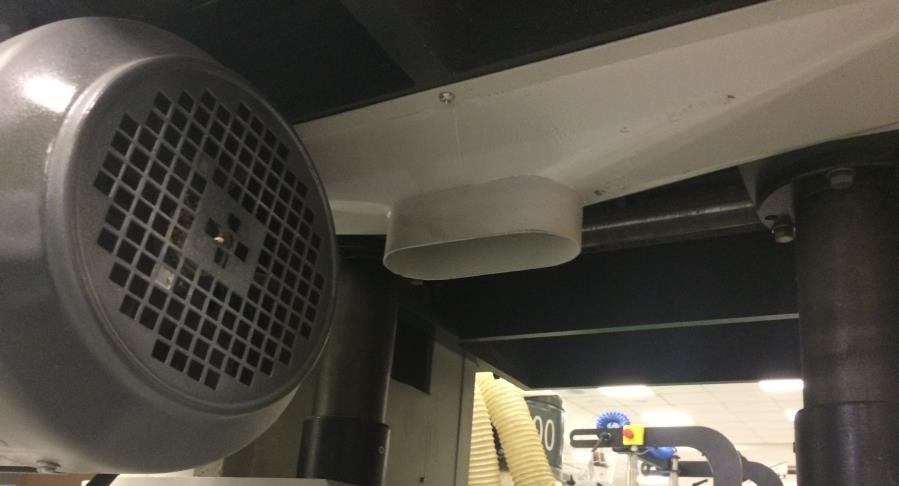

ЭКСГАУСТЕРНЫЕ ВОРОНКИ
Выброс стружки осуществляется через эксгаустерные воронки. Фото сверху – аспирационный патрубок от верхнего (рейсмусового) ножевого вала. Фото снизу – аспирационный патрубок от нижнего (фуговального) ножевого вала.
Размеры обрабатываемой заготовки | |
Ширина, наибольшая, мм | 300 |
Толщина, наименьшая, мм | 3 |
Толщина наибольшая, мм | 160 |
Длина не менее, мм | 165 |
Количество ножевых валов, шт. |
2 |
Диаметр ножевого вала, мм | 75 |
Частота вращения ножевых валов, об/мин |
7500 |
Толщина снимаемого слоя на нижнем шпинделе, мм |
2 |
Толщина снимаемого слоя на верхнем шпинделе, мм |
4 |
Скорость подачи, м/мин | 8; 10 |
Мощность привода верхнего ножевого вала, кВт | 3 |
Мощность привода нижнего ножевого вала, кВт | 2,2 |
Общая мощность, кВт | 5,5 |
Габаритные размеры | |
Длина, мм |
890 |
Ширина, мм | 595 |
Высота, мм | 1118 |
Вес, кг | 320 |
Длина, мм | 890 |
Ширина, мм | 595 |
Высота, мм | 1118 |
Вес, кг | 320 |
