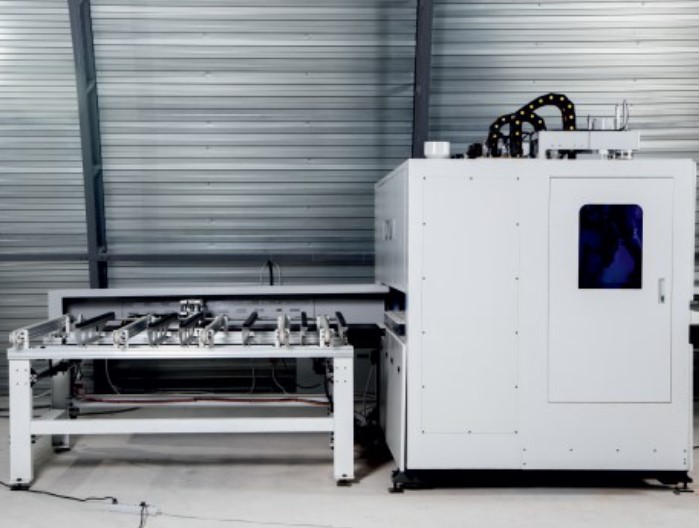

Сверлильно-присадочный центр с ЧПУ JIYU CD-612-2

Краткие характеристики:

Мощность 48 кВт

Давление воздуха 0,6 – 0,8 МПа

Вес 3800 кг

Прайс-лист (.xls 0 Kb)

32 580 000 ₸ шт.

Заказать

Назначение

Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов.

Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.

Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов.

Надежная конструкция из двух пневматических захватов надежно удерживает и точно
перемещает деталь в процессе обработки.

Схема обработки

Конструктивные особенности

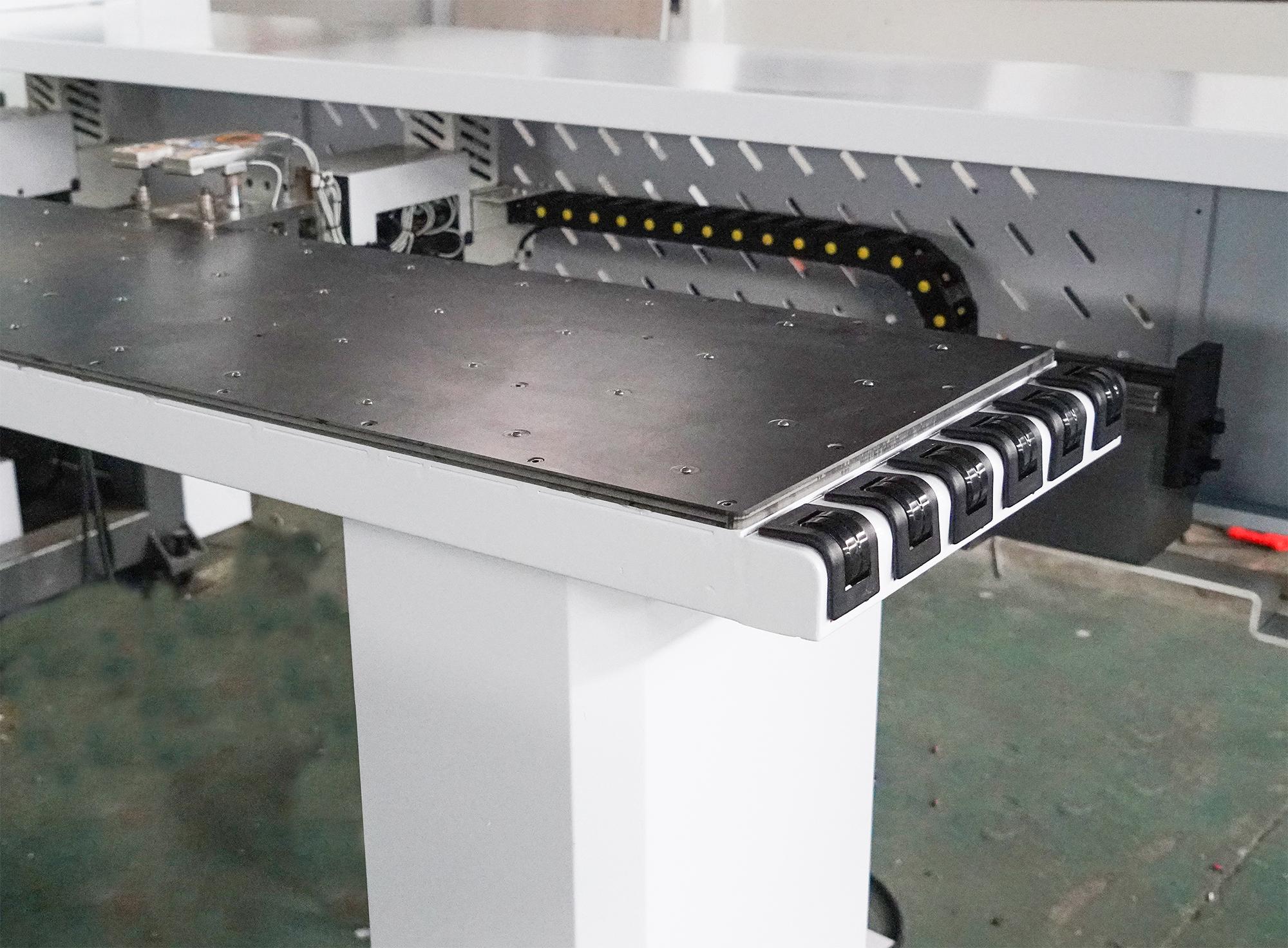

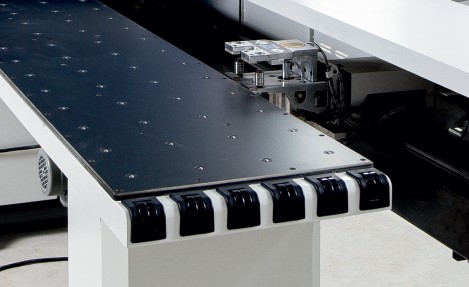

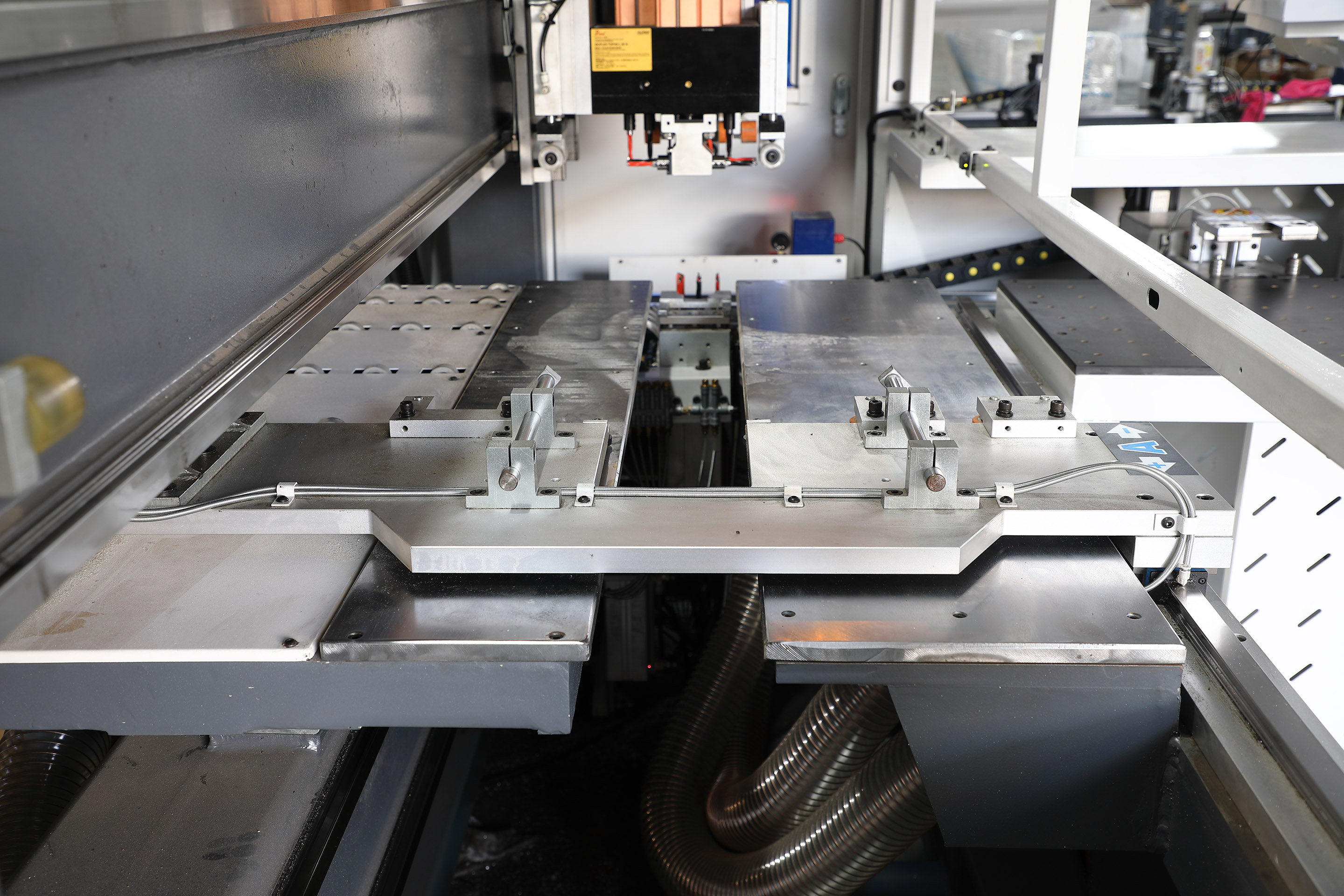

подающий стол.jpg — **ПОДАЮЩИЙ СТОЛ**

Оборудован системой поддува, это позволяет без особых усилий подавать заготовку в зону обработки и избегать царапин на поверхности материала.

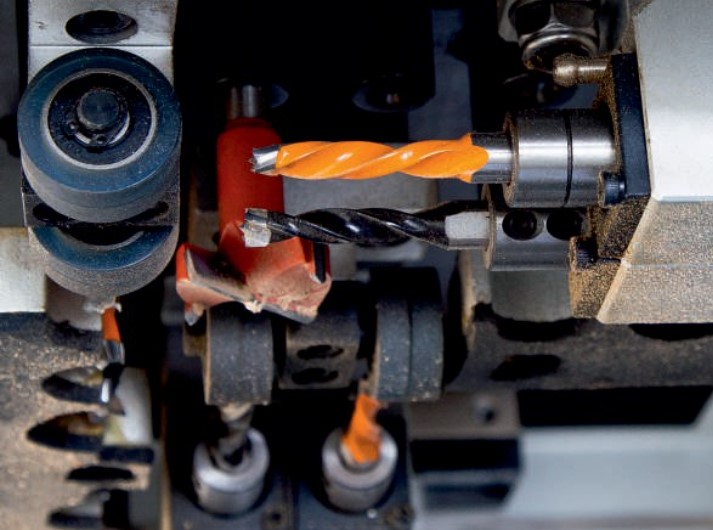

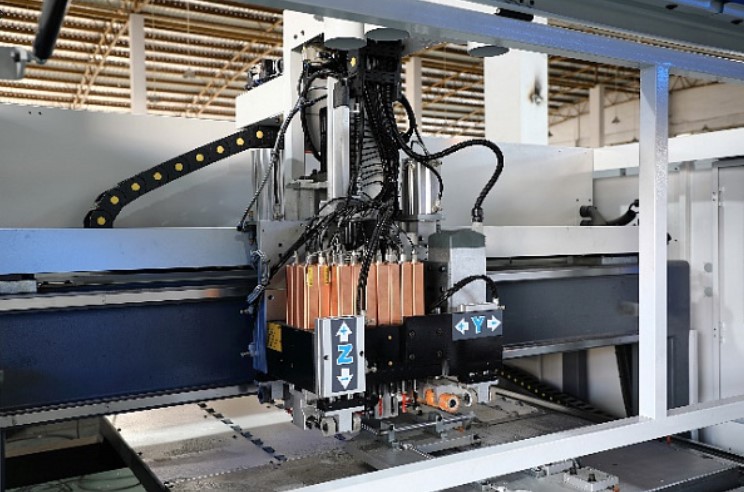

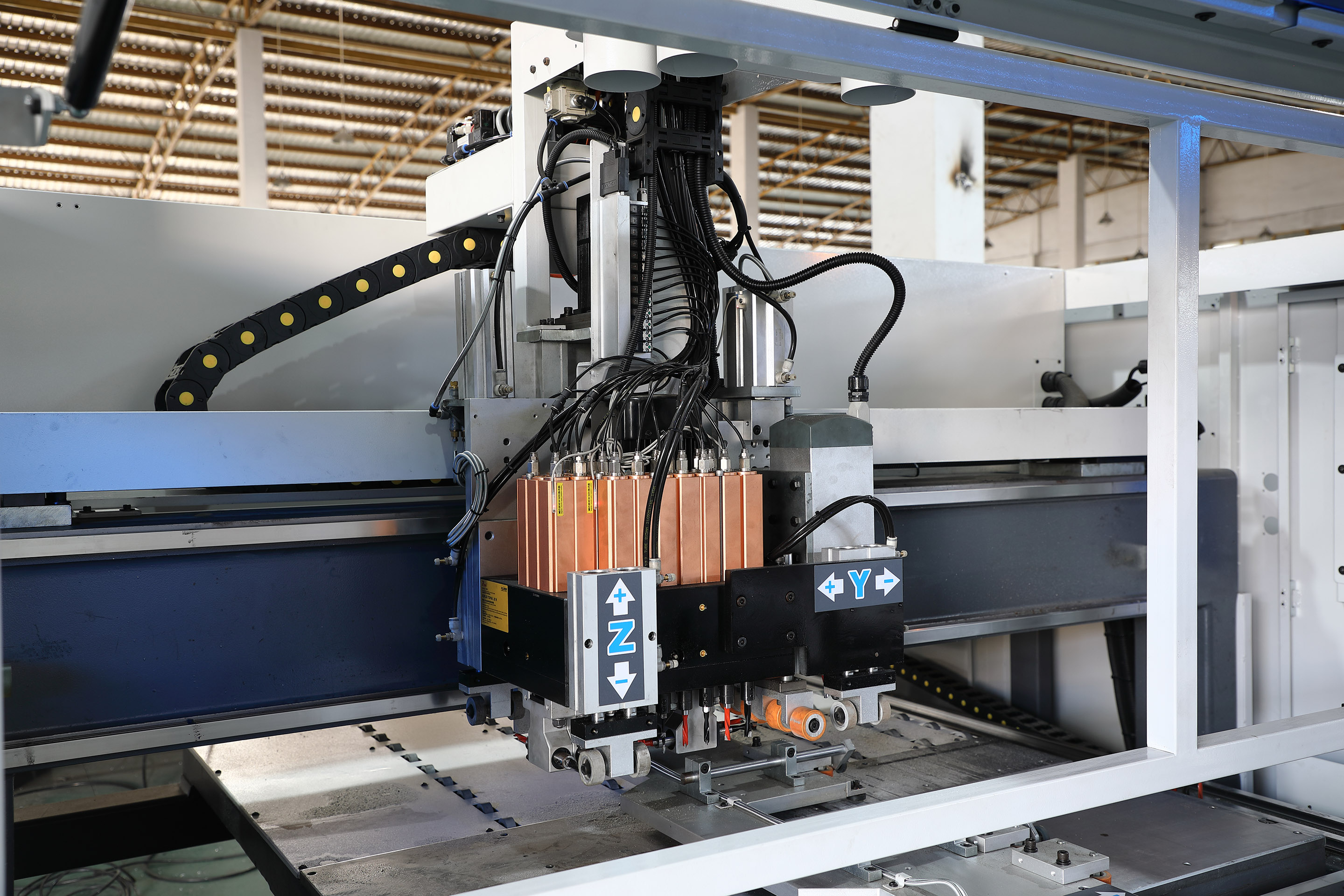

СВЕРЛИЛЬНЫЕ ГРУППЫ.jpg — **СВЕРЛИЛЬНЫЕ ГРУППЫ**

4 сверлильных группы: 2 верхние и 2 нижние +2 фрезерных узла в стандартной комплектации.
Конфигурация верхней сверлильной головы:
- 12 вертикальных шпинделей;
- 4+4 горизонтальных шпинделей;
- фрезерный узел 3,5 кВт.
Конфигурация нижней сверлильной головы:
- 9 вертикальных шпинделей;
- фрезерный узел 3,5 кВт.

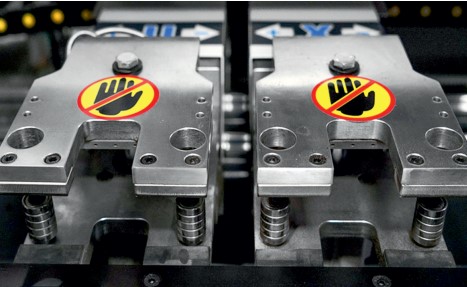

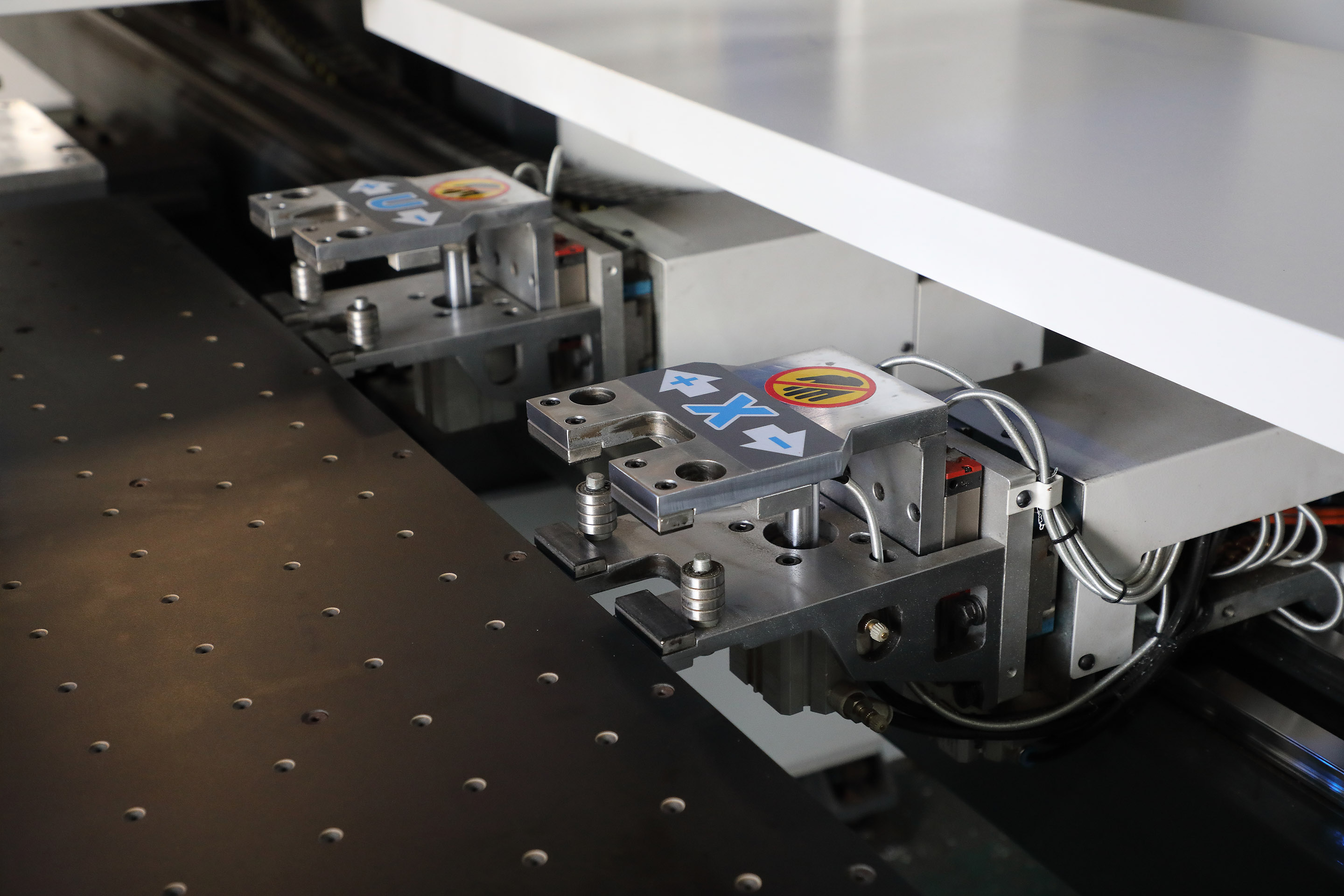

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ.jpg — **ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ**

Пневматические захваты надежно удерживает и точно перемещают деталь в процессе обработки Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки.

**НАДЕЖНАЯ КОНСТРУКЦИЯ**

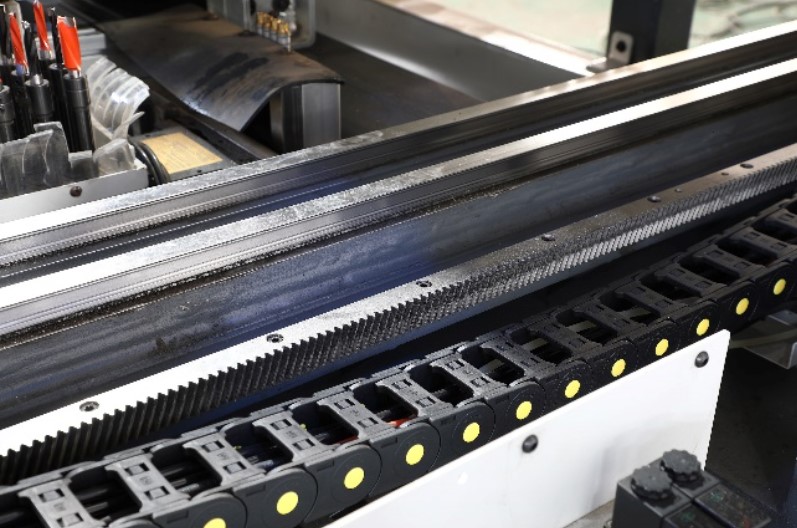

Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки. Приводной механизм – косозубая рейка.

ПРОГРАММНО-УПРАВЛЯЕМЫЙ БОКОВОЙ УПОР.jpg — **ПРОГРАММНО-УПРАВЛЯЕМЫЙ БОКОВОЙ УПОР**

Программно-управляемый боковой упор с обрезиненными роликами, для надежного и точного позиционирования детали.

**ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ**

Линейные направляющие для точного перемещения.

**ПЕРЕМЕЩЕНИЕ ОСИ Z**

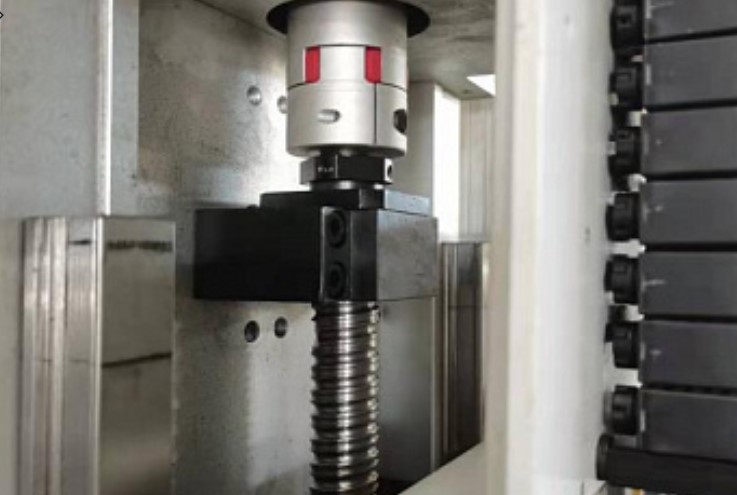

Ось Z приводится в действие винтовой парой с высокой точностью.

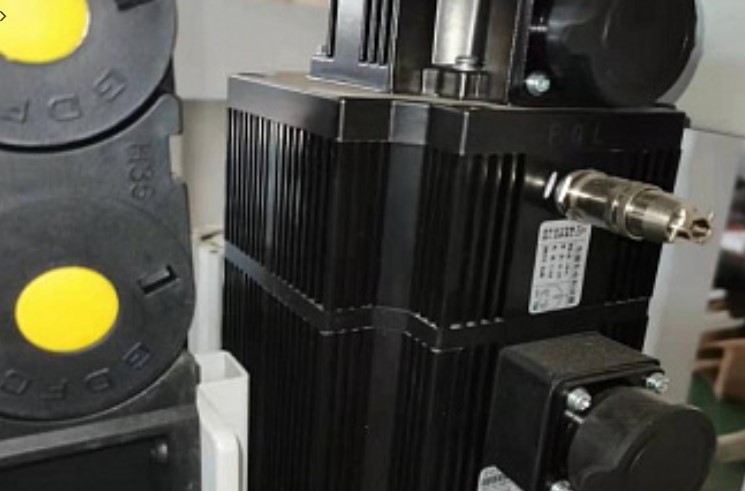

**СЕРВОДВИГАТЕЛИ**

На всех осях используются высококачественные серводвигатели.

**ОСНАЩЕНИЕ**

Станок оснащен двумя сверлильными головами по 2,2квт и двумя фрезерными узлами, верхним и нижним по 3,5квт.

Конфигурация верхней сверлильной головы:

- 12 вертикальных шпинделей.

- 4+4 горизонтальных шпинделей.

- Фрезерный узел 3,5 квт.

- Конфигурация нижней сверлильной головы.

- 9 вертикальных шпинделей.

- Фрезерный узел 3,5квт.

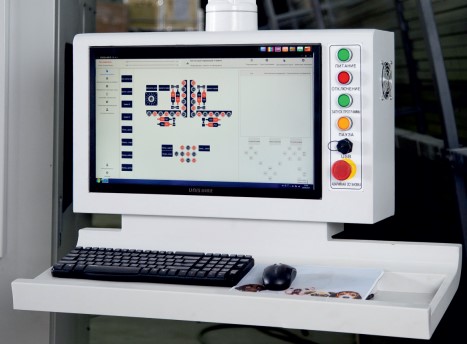

ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР.jpg — **ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР**

Управление с помощью промышленного компьютера с программой оптимизации карт присадки. Совместим с БАЗИС.Возможность ONLINE-соединения с заводом для настройки и корректировки параметров

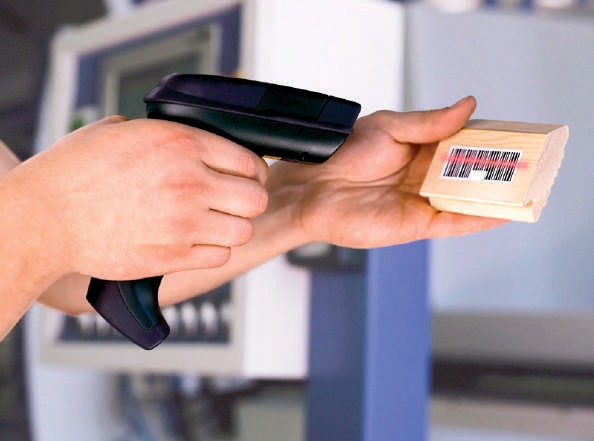

**СКАНЕР ШТРИХКОДА**

Возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.

Модель	CD-612-2
Мин. ширина детали	40 мм
Макс. ширина детали	620-1300 мм
Мин. длина детали	140 мм
Макс. длина детали	3000 мм
Мин. толщина детали	10 мм
Макс. толщина детали	55 мм
Мощность	48 кВт
Мощность шпинделя	3.5 кВтх4
Напряжение	380 В 50 Гц
Вес	3800 кг
Мощность сверлильной группы	2.2 кВт х4
Давление воздуха	0.6 – 0.8 МПа
Упаковочный размер	6445х4000х2220 мм
Посадочный размер фрезерного узла	ER 32
Кол-во оборотов фрезерного узла, об/мин	18000
Вертикальные шпиндели	12(верх)2, 9(низ)2
Горизонтальные шпиндели	2+2 по оси X, 2+2 по оси Y *2 (итого 16)
