Артикул: 64151

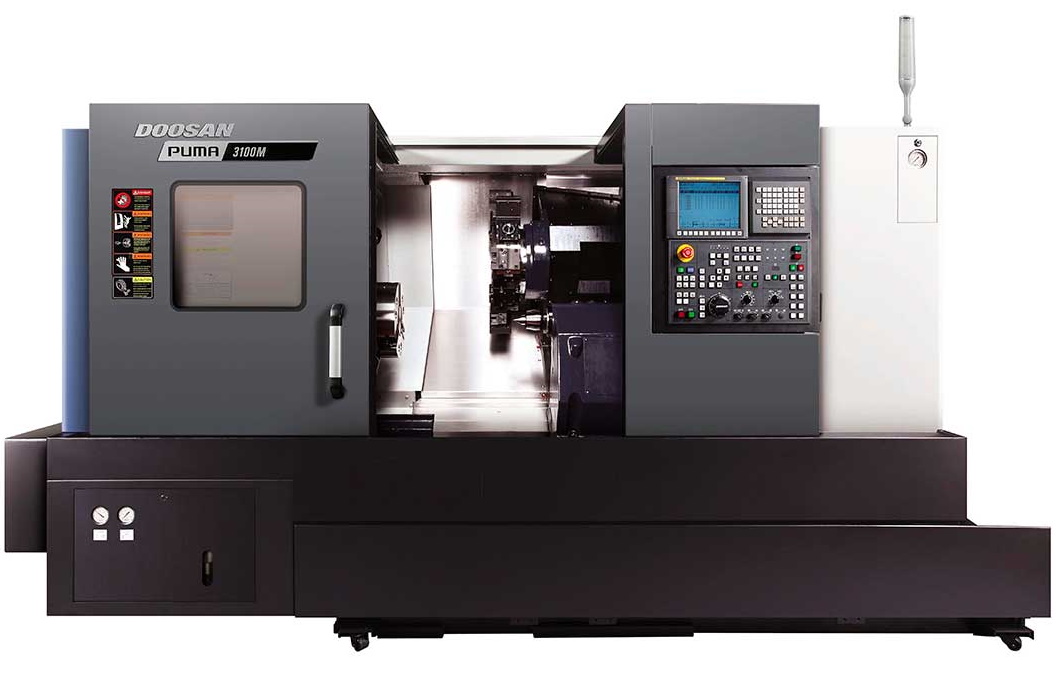

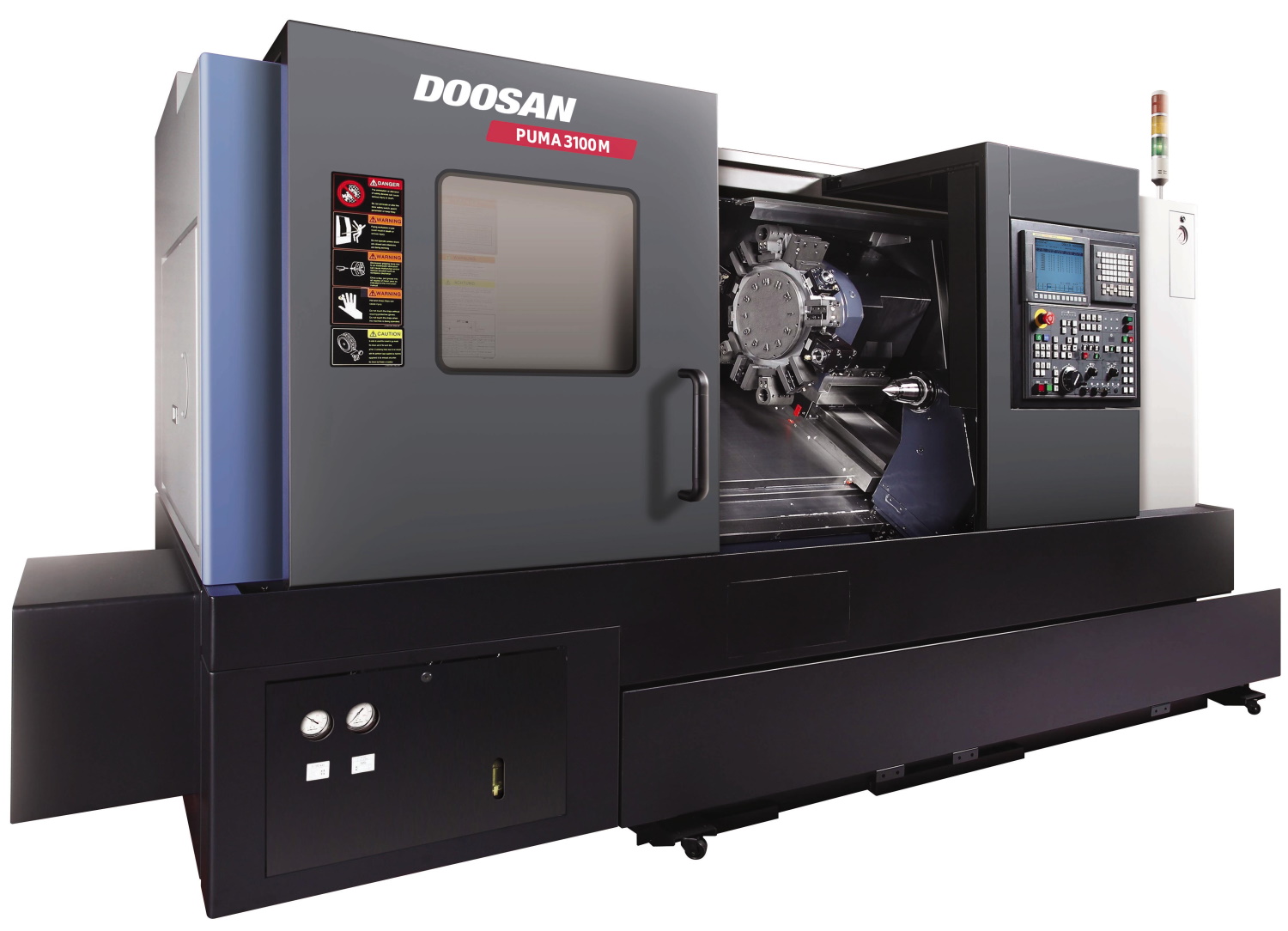

Токарные станки Doosan Machine Tools PUMA 3100.
Современный многофункциональный токарный центр Doosan (Дусан) PUMA 3100 с приводным инструментом предназначен для обработки деталей в патроне и в центрах с превосходной точностью обработки, с расширенными функциональными возможностями автоматического цикла, что обеспечивает значительное увеличение производительности.
Станки с направляющей скольжения имеют 12-дюймовый патрон, рассчитаны на 102-миллиметровые прутки и могут иметь станины длиной 2125 мм и 3125 мм. Заказчик может выбрать станок Puma 3100 с приводным инструментом, вспомогательным шпинделем, осью С и Y.
Токарные станки PUMA 3100 также могут быть оборудованы патроном на 15 дюймов.
Тип станка |
Горизонтальные высокопроизводительные |
Стандартный размер патрона |
12 |
Системы ЧПУ |
Fanuc / Siemens |
Револьверная головка |
|
Число инструментальных позиций |
12 шт |
Размеры инструмента для наружной обработки |
25х25 мм |
Диаметр расточной оправки |
50 мм |
Макс. скорость вращающегося инструмента |
5000 о/мин |
Перемещения |
|
По оси X |
293 мм |
По оси Z |
2190 мм |
По оси Y |
130 мм |
Ускоренные перемещения по оси X |
30 м/мин |
Ускоренные перемещения по оси Z |
30 м/мин |
Ускоренные перемещения по оси Y |
10 м/мин |
Двигатель |
|
Номинальная мощность |
22 кВт |
Возможности обработки |
|
Максимальный диаметр обработки |
420 мм |
Максимальная длина обработки |
2125 мм |
Диаметр обрабатываемого прутка |
305 мм |
Максимальный диаметр обработки над суппортом |
670 мм |
Главный шпиндель |
|
Максимальная скорость шпинделя |
2800 о/мин |
Торец шпинделя |
ASA A2-11 |
Диаметр подшипника шпинделя (передний) |
160 мм |
Диаметр сквозного отверстия шпинделя |
115 мм |
Минимальный угол поворота шпинделя (ось C) |
0.001 ° |
Длина | 5615 мм |
Ширина | 2280 мм |
Высота | 2315 мм |
Вес | 10800 кг |
