Артикул: 64160

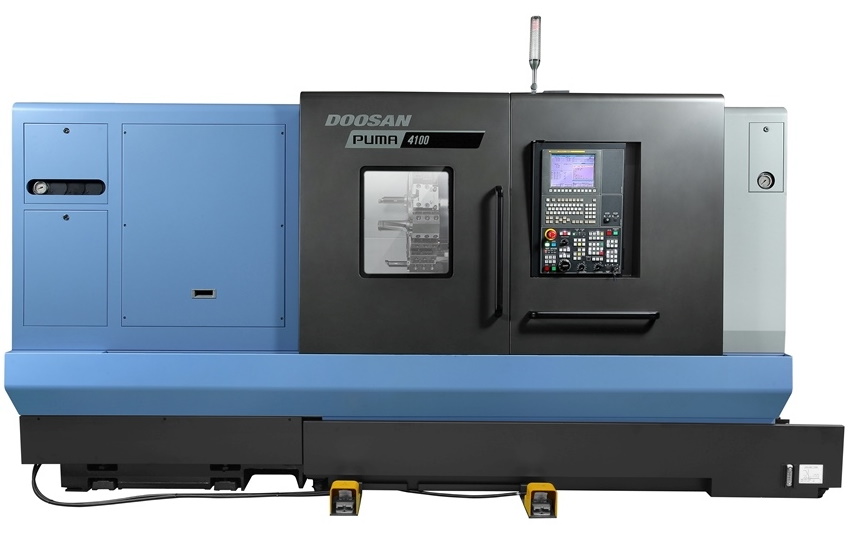

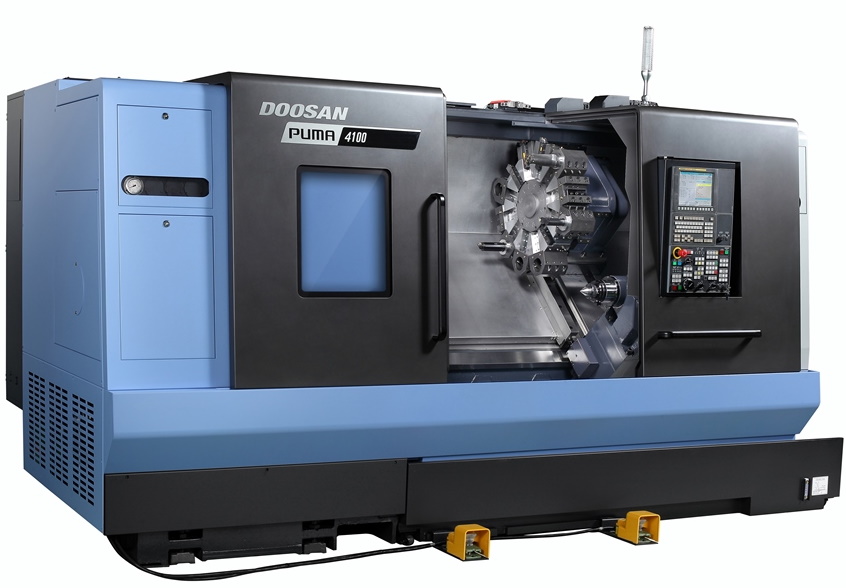

Серия токарных станков Doosan Machine Tools PUMA 4100
Новая серия DOOSAN (Дусан) PUMA 4100 пришла на смену легендарной линейке PUMA 400 и снабжена функциями повышенной производительности для тех, кто ищет новый технологический прорыв в токарной обработке.
Puma 4100 – это мощные, усиленные и надежные токарные станки, оснащенные передовыми высокоскоростными шпинделями, револьверами с сервоприводом и коробчатой направляющей для обеспечения повышенной жесткости и превосходной производительности.
Эти токарные станки имеют большие варианты размеров патрона (12, 15 и 21 дюймов) и рассчитаны на прутки диаметром от 102 мм до 165 мм.
Токарные станки Puma 4100 могут быть оборудованы удлиненной станиной и приводным инструментом, осями C,Y,Z. Станки PUMA 4100 LM – кроме функции фрезерования позволяет обрабатывать заготовки значительной длины.
Тип станка |
Горизонтальные высокопроизводительные |
Стандартный размер патрона |
12 |
Системы ЧПУ |
Fanuc / Siemens |
Револьверная головка |
|
Число инструментальных позиций |
12 шт |
Размеры инструмента для наружной обработки |
32х32 мм |
Диаметр расточной оправки |
60 мм |
Задняя бабка |
|
Перемещение задней бабки |
1000 мм |
Диаметр пиноли |
120 мм |
Ход пиноли |
120 мм |
Отверстие пиноли |
MT#6 |
Перемещения |
|
По оси X |
352 мм |
По оси Z |
1105 мм |
Ускоренные перемещения по оси X |
16 м/мин |
Ускоренные перемещения по оси Z |
20 м/мин |
Источник питания |
|
Электроснабжение (номинальная емкость) |
42.25 кВа |
Возможности обработки |
|
Максимальный диаметр обработки |
550 мм |
Максимальная длина обработки |
1079 мм |
Диаметр обрабатываемого прутка |
102 мм |
Максимальный диаметр обработки над суппортом |
590 мм |
Главный шпиндель |
|
Максимальная скорость шпинделя |
3000 о/мин |
Мощность двигателя шпинделя (30min./cont.) |
35 кВт |
Макс. крутящий момент шпинделя |
1584 N·m |
Торец шпинделя |
ASA A2-11 |
Диаметр подшипника шпинделя (передний) |
160 мм |
Диаметр сквозного отверстия шпинделя |
102 мм |
Длина | 4654 мм |
Ширина | 2056 мм |
Высота | 2194 мм |
Вес | 9450 кг |
