Артикул: 64159

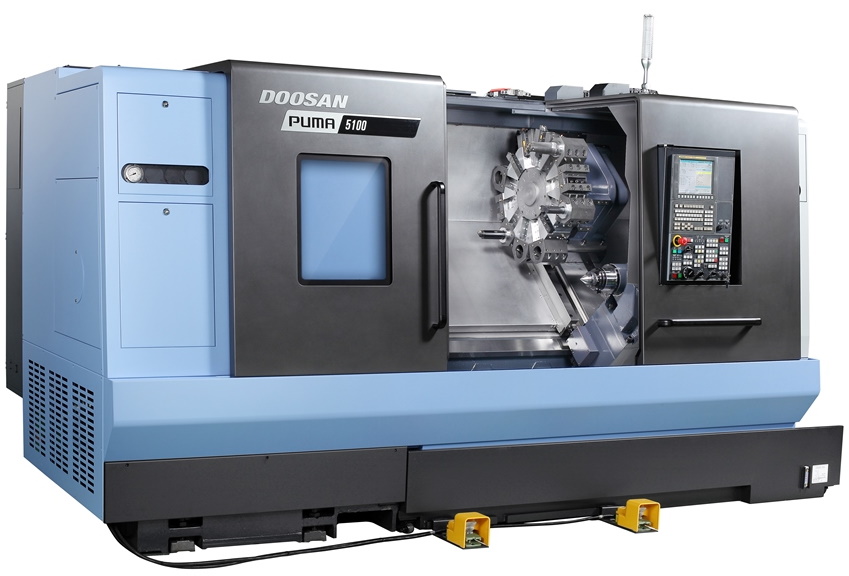

Новая серия токарных станков Doosan Machine Tools PUMA 5100
Новая серия токарных станков Doosan (Дусан) PUMA 5100 пришла на смену линейке PUMA 480 и снабжена функциями повышенной производительности для тех, кто ищет новый технологический прорыв в токарной обработке.
PUMA 5100 – это мощные, усиленные и надежные токарные центры, оснащенные передовыми высокоскоростными шпинделями, револьверами с сервоприводом и коробчатой направляющей для обеспечения повышенной жесткости, а также улучшенной производительностью обработки.
В основном эта серия предназначена для работы на тяжелых режимах, охватывая широкий диапазон обработки, наряду с быстрым позиционированием и быстрой индексацией револьверной головки в двух направлениях.
Эти токарные станки имеют большие варианты размеров патрона (15 и 21 дюймов) и рассчитаны на прутки диаметром от 116,5 мм до 275 мм. Эти станки предназначены для обработки больших и тяжелых деталей, а также обеспечивают отличную точность деталей, чистовых поверхностей и надежность технологического процесса.
Токарные станки PUMA 5100 могут быть оборудованы удлиненными станинами и приводным инструментом, а модель PUMA 5100LY снабжена осью Y.
Тип станка |
Горизонтальные высокопроизводительные |
Стандартный размер патрона |
15 |
Системы ЧПУ |
Fanuc / Siemens |
Револьверная головка |
|
Число инструментальных позиций |
10 шт |
Размеры инструмента для наружной обработки |
32х32 мм |
Диаметр расточной оправки |
80 мм |
Задняя бабка |
|
Перемещение задней бабки |
2050 мм |
Диаметр пиноли |
120 мм |
Ход пиноли |
120 мм |
Отверстие пиноли |
MT#6 |
Перемещения |
|
По оси X |
362 мм |
По оси Z |
21550 мм |
Ускоренные перемещения по оси X |
16 м/мин |
Ускоренные перемещения по оси Z |
18 м/мин |
Источник питания |
|
Электроснабжение (номинальная емкость) |
52.55 кВа |
Возможности обработки |
|
Максимальный диаметр обработки |
650 мм |
Максимальная длина обработки |
2042 мм |
Диаметр обрабатываемого прутка |
116.5 мм |
Максимальный диаметр обработки над суппортом |
690 мм |
Главный шпиндель |
|
Максимальная скорость шпинделя |
2000 о/мин |
Мощность двигателя шпинделя |
37 кВт |
Макс. крутящий момент шпинделя |
3280 N·m |
Торец шпинделя |
ASA A2-11 |
Диаметр подшипника шпинделя (передний) |
180 мм |
Диаметр сквозного отверстия шпинделя |
132 мм |
Длина | 5774 мм |
Ширина | 2275 мм |
Высота | 2222 мм |
Вес | 11550 кг |
