Артикул: 64152

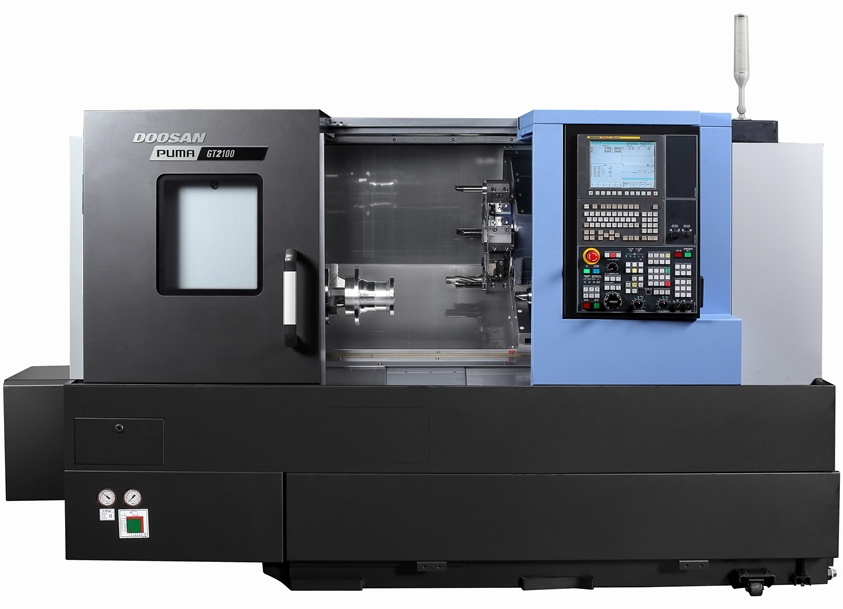

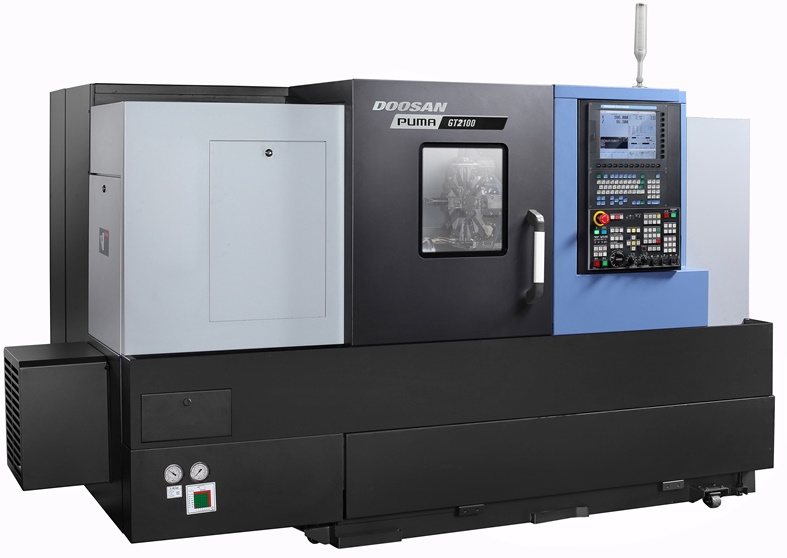

Высокопроизводительные токарные станки Doosan Machine Tools PUMA GT 2100
Токарные станки DOOSAN (Дусан) серии PUMA GT 2100 обеспечивают высокую точность и повторяемость, обладают превосходными характеристиками производительности и надежностью технологического процесса.
Станки с направляющей скольжения имеют 8, 10 и 12-дюймовый патрон (рассчитаны на 65/76/102-миллиметровые прутки), оборудованы шпинделем 15,5 и 18,5 кВт / 4500 об/мин или 26 кВт / 3500 об/мин в зависимости от модели.
Модели GT2100M, GT2600M и GT3100M также оборудованы приводным инструментом на 5,5 кВт / 5000 об/мин).
В дополнение к их впечатляющим техническим характеристикам, эти станки поставляются компанией с автоматическими инструментами, бабками и руководством по эксплуатации / диалоговой системе программирования, в стандартной комплектации.
Тип станка |
Горизонтальные высокопроизводительные |
Стандартный размер патрона |
8 |
Системы ЧПУ |
DOOSAN FANUC i |
Револьверная головка |
|
Число инструментальных позиций |
12 шт |
Размеры инструмента для наружной обработки |
25х25 мм |
Диаметр расточной оправки |
40 мм |
Задняя бабка |
|
Перемещение задней бабки |
580 мм |
Диаметр пиноли |
80 мм |
Ход пиноли |
80 мм |
Отверстие пиноли |
MT#4 |
Перемещения |
|
По оси X |
230 мм |
По оси Z |
580 мм |
Ускоренные перемещения по оси X |
24 м/мин |
Ускоренные перемещения по оси Z |
30 м/мин |
Источник питания |
|
Электроснабжение (номинальная емкость) |
29.04 кВа |
Возможности обработки |
|
Максимальный диаметр обработки |
390 мм |
Максимальная длина обработки |
582 мм |
Диаметр обрабатываемого прутка |
65 мм |
Максимальный диаметр обработки над суппортом |
390 мм |
Рекомендуемый диаметр поворота |
210 мм |
Главный шпиндель |
|
Максимальная скорость шпинделя |
4500 о/мин |
Мощность двигателя шпинделя (30min./cont.) |
18.5/15 кВт |
Макс. крутящий момент шпинделя |
313 N·m |
Торец шпинделя |
ASA A2#6 |
Диаметр подшипника шпинделя (передний) |
110 мм |
Диаметр сквозного отверстия шпинделя |
76 мм |
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
Длина | 2940 мм |
Ширина | 1628 мм |
Высота | 1700 мм |
Вес | 3600 кг |
