Токарный станок с копировальным устройством WoodTec L 1450
Артикул: 4095
Диаметр заготовки: 350 мм
Длина заготовки: 1450 мм
Мощность: 2,2 кВт
Вес: 450 кг
Назначение
Предназначен для обработки точением изделий из древесины при помощи подручника или с использованием копировального устройства.
Область применения
Применяется в частных мастерских, на малых и средних предприятиях по изготовлению столярных изделий, лестниц, декоративных колонн.

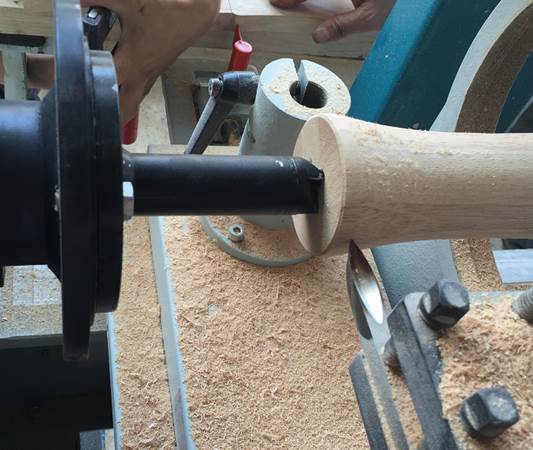

Схема обработки

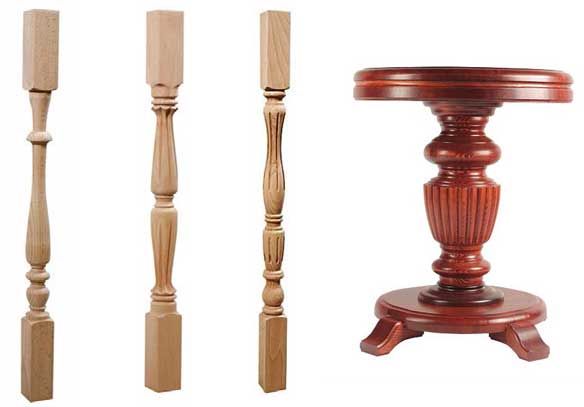

Получаемые изделия
Конструктивные особенности

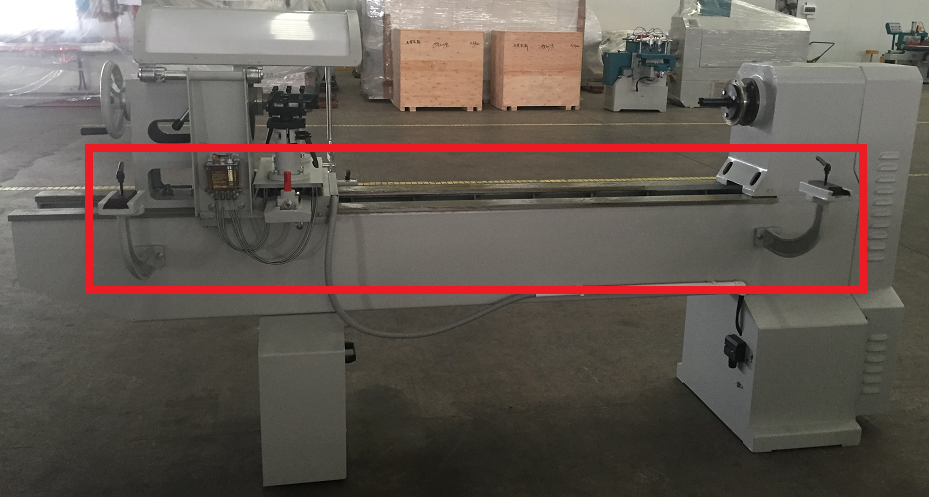

 Массивная станина Усилена ребрами жесткости для исключения вибраций. Сварные швы проходят процедуру термообработки для снятия внутренних напряжений. |

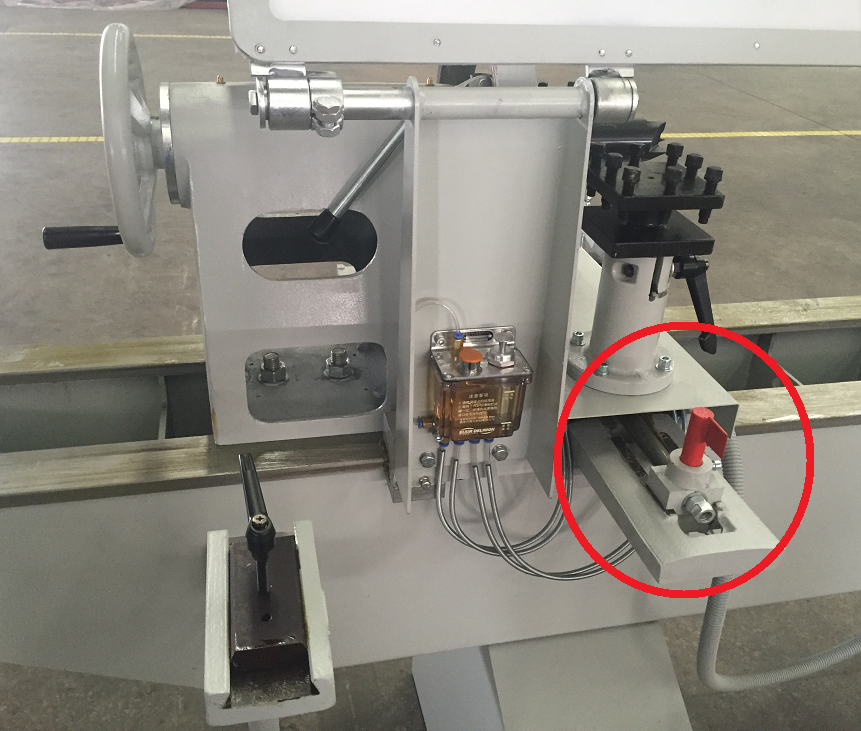

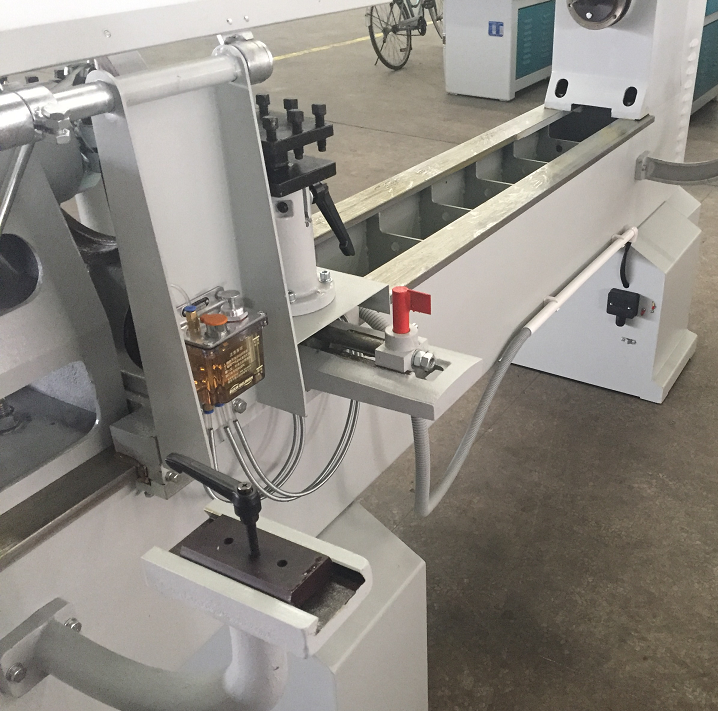

 Щуп для работы по шаблону Копирование формы шаблона осуществляется с помощью щупа. Централизованная система смазки Сокращает время на обслуживание станка и исключает человеческий фактор. |

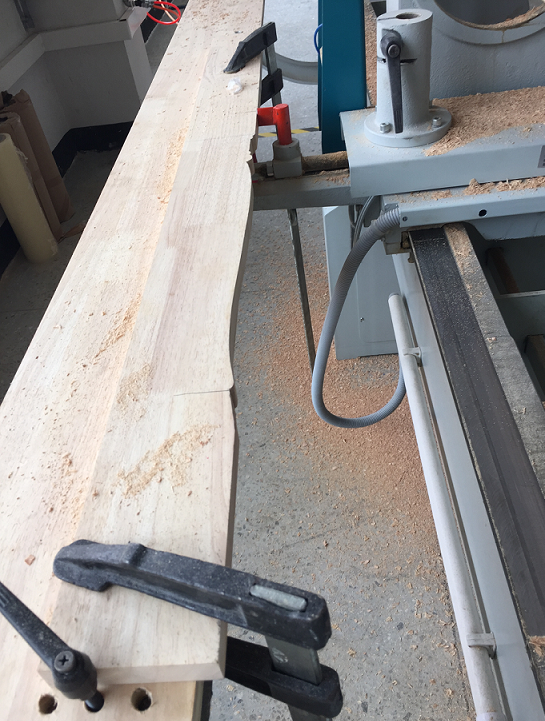

  Копировальное устройство Шаблон крепится в специальных зажимах с противоположной от оператора стороны. |

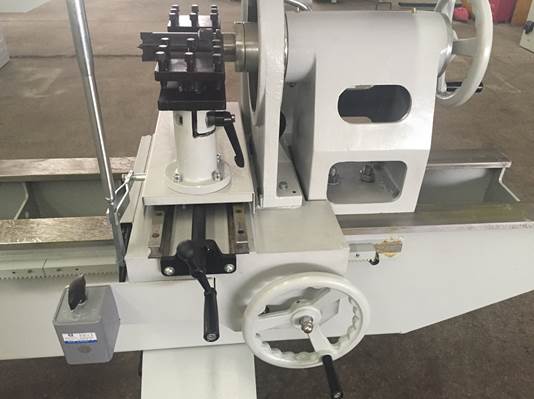

 Перемещение суппорта Суппорт с резцами перемещается вдоль заготовки путем вращения маховика и передачи шестерня-рейка. Весь суппорт перемещается по направляющим, фрезерованным на обрабатывающих центрах с ЧПУ, что гарантирует идеальную точность. Поперечное перемещение суппорта по двум линейным направляющим с помощью рычага (щуп прижимается к шаблону удобным рычагом), что позволяет оператору контролировать усилие прижима в зависимости от сложности обрабатываемого участка. |

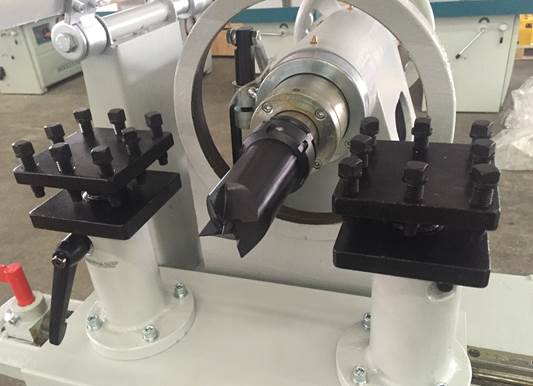

  Крепление резцов Резцы удобно и быстро крепятся в резцедержателях. |

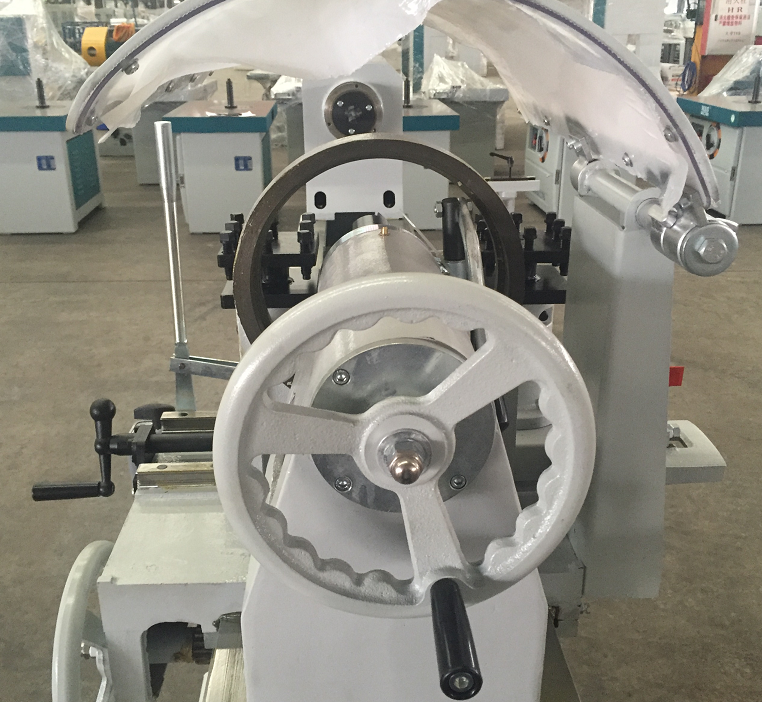

 Фиксация заготовки В центрах заготовка фиксируется вращением массивного маховика, закрепленного в задней бабке. Массивность и металлоемкость конструкции исключает ослабление зажима. |

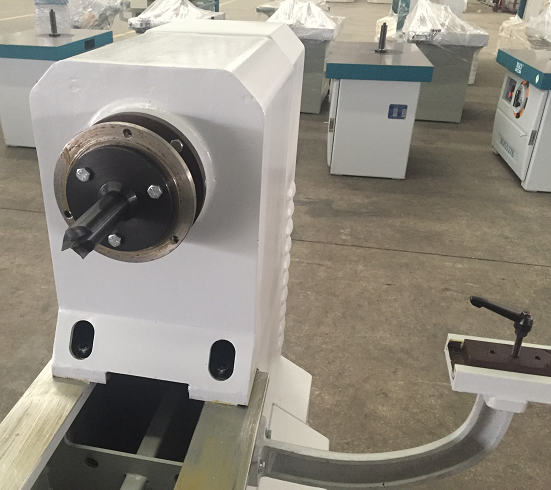

 Передняя бабка Имеет надежную массивную конструкцию. Возможна установка кулачкового патрона (приобретается дополнительно). |

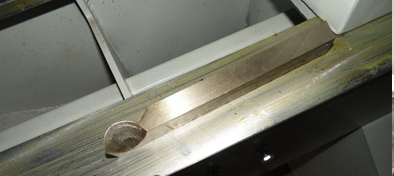

 Режущий инструмент В комплект поставки входит 1 резец. |
