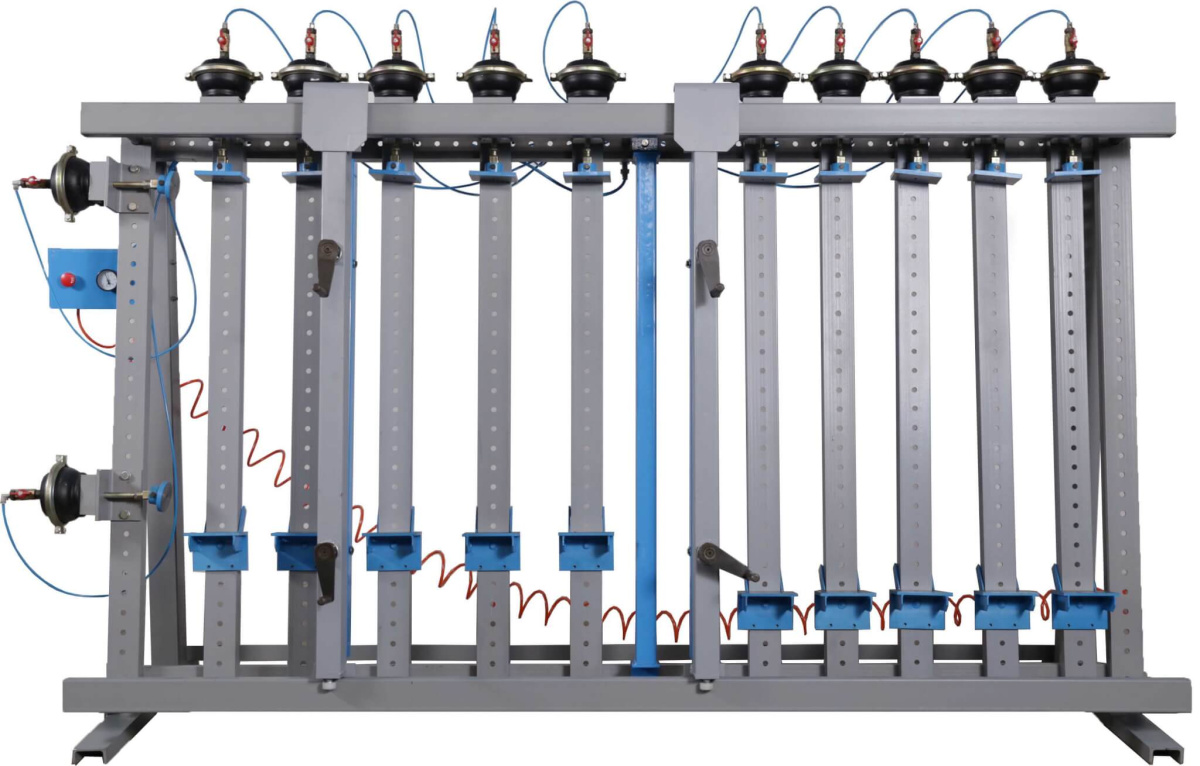

Вайма пневматическая универсальная ВП17-2400
Артикул: 45239
Размер рабочей зоны: 100х1300х2400
Количество вертикальных пневмоцилиндров: 10
Вес: 370 кг
Назначение

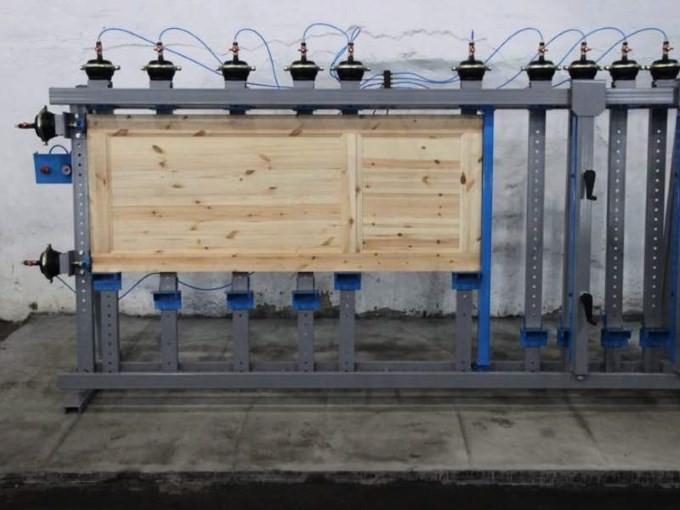

Пневматическая вайма модели ВП17-2400 предназначена для склеивания рамных деревянных конструкций (как правило, оконные рамы, двери), а также щита и бруса сечением до 100 мм. Ваймы серии ВП17 прежде всего отличает идеальный баланс цены, оснащенности, качества комплектующих и сборки.
Применение
Серия ВП17 отлично впишется в парк оборудования как небольшого мебельного производства, так и крупной компании, занимающейся мебельным, оконным, дверным, домостроительным производство
Отличительные особенности
- Главные прижимы пневматические
- Фронтальные прижимы механические
- Опорные площадки перемещаются по высоте
- Боковые прижимы для сборки окон и дверей
- Главные прижимы перемещаются по длине
Конструктивные особенности

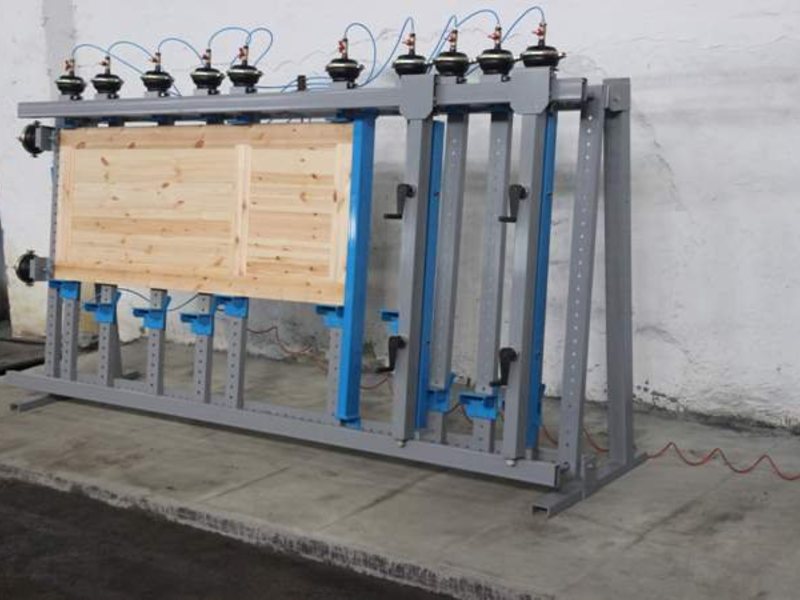

10 пневматических вертикальных струбцин, для удерживания заготовок в сжатом состоянии во время склеивания;
Индивидуальные вентили для независимого отключения пневмоцилиндров
Два боковых горизонтальных прижима; Конструкция выполнена симметричной.
Боковые горизонтальные прижимы и упор могут устанавливаться как с левой, так и с правой стороны.
Нижние опорные пятки фрезерованы, что обеспечивает угол 90º, кроме того предусмотрена возможность компенсационной регулировки угла; Пятки переставляются с шагом 50мм.
Кнопочный пневмораспределитель облегчает работу с ваймой. Манометр позволяет визуально контролировать рабочее давление в системе.

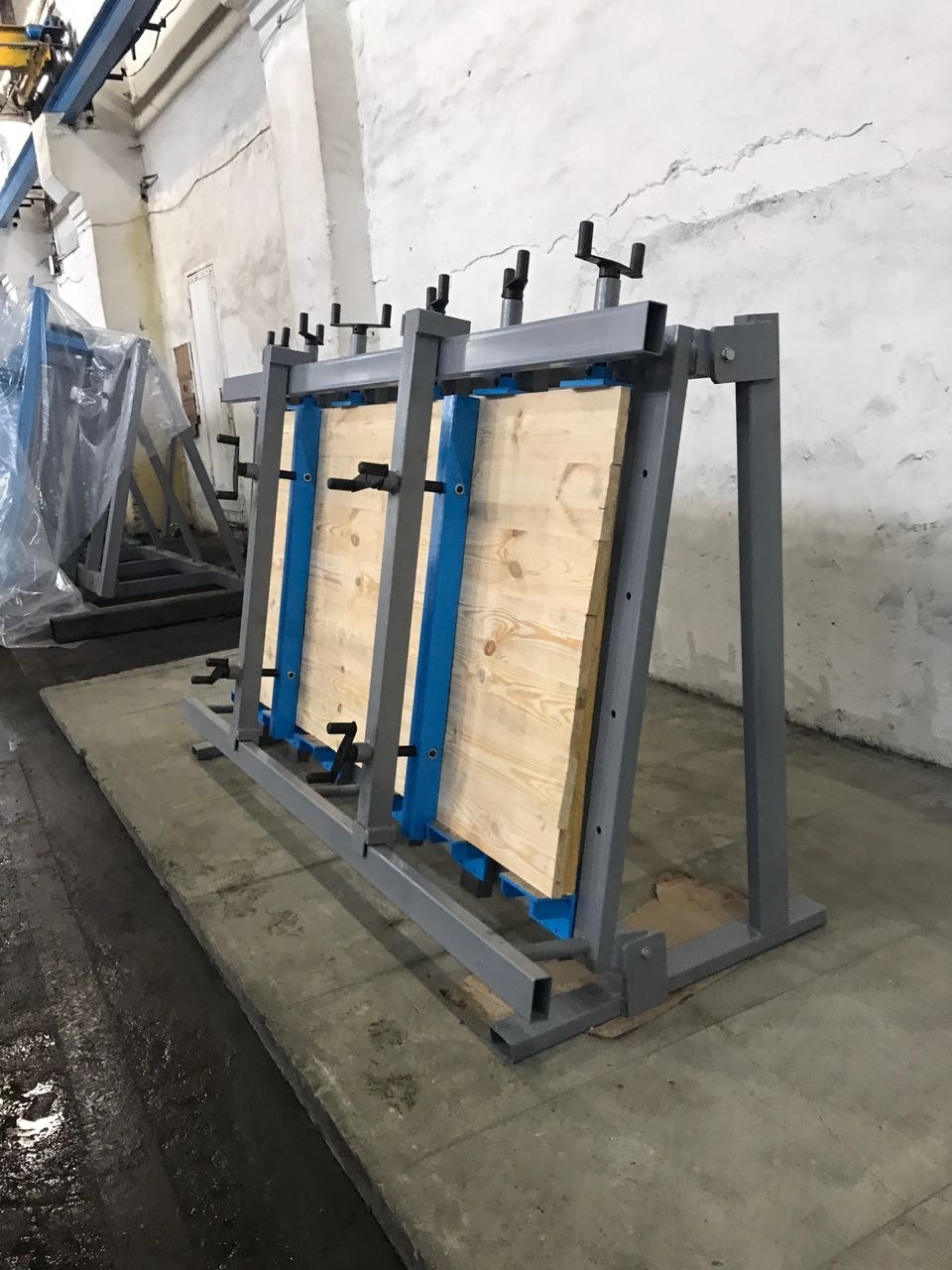

Два откатных винтовых фронтальных прижима (ФП) для выравниваниия и удержания заготовок (1) Боковой переставляемый упор (2) Высота рабочей зоны 1300 мм, что позволяет клеить 2 щита стандарта 640 мм.
Фронтальные прижимы откатываются по всей длине направляющих, полностью освобождая доступ к рабочей зоне и позволяя устанавливать дополнительные ФП, что важно при склеивании щитов тоньше 30 мм.
Привод ФП осуществляется рукояткой-маховичком инерционного типа (3), что ускоряет процесс поджатия и делает его менее утомительным;
ФП выполнены с применением двух винтов, что позволяет при склеивании тонких щитов значительно уменьшить свесы.
| Модель | ВП17-2400 |
| Количество сторон | Одна |
| Размер рабочей зоны, мм | 100х1300х2400 |
| Количество вертикальных пневмоцилиндров | 10 |
| Количество боковых пневмоцилиндров | 2 |
| Количество боковых переставляемых упоров | 1 |
| Шаг перестановки опорных пяток по высоте, мм | 50 |
| Возможность перемещения вертикальных струбцин по длине | Имеется |
| Усилие пневмоцилиндра при давлении 10 бар, кгс | 1100 |
| Количество фронтальных откатных механических прижимов | 2 |
| Возможность отключения пневмоцилиндров | Имеется на всех пневмокамерах |
| Габаритные размеры станка, Д х Ш х В мм | 2700х900 х1800 |
| Масса, не более, кг | 370 |
