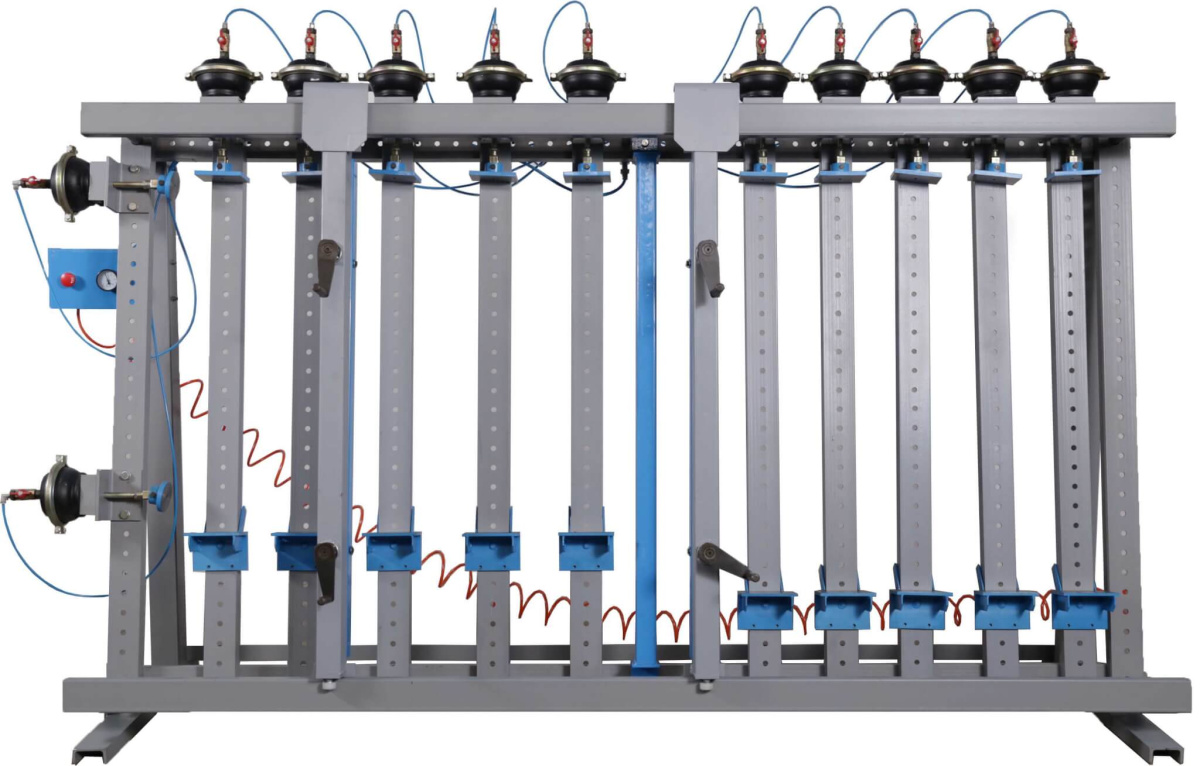

Вайма пневматическая универсальная ВП17-3000
Артикул: 45241
Рабочее поле: 100х1300х3000 мм
Вертикальные цилиндры: 10 шт
Вес: 430 кг
Назначение

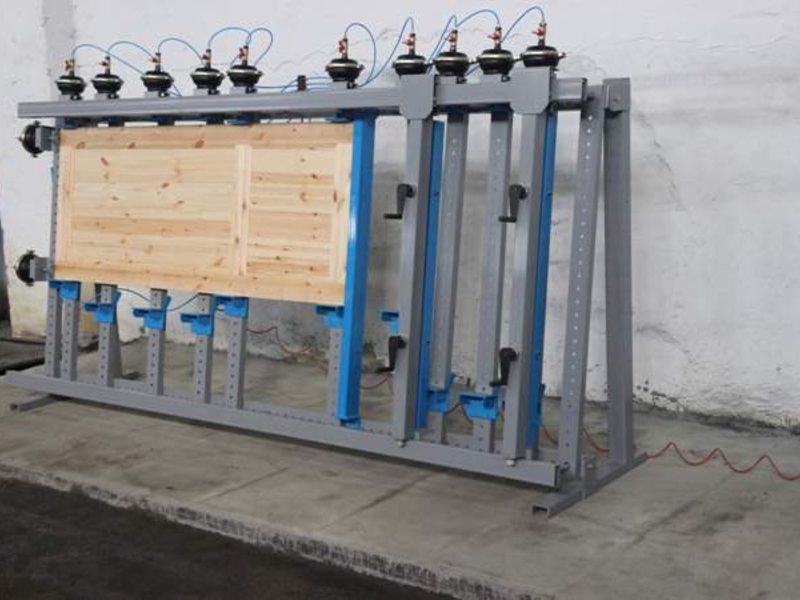

Пневматическая вайма модели ВП17-3000 предназначена для склеивания рамных деревянных конструкций (как правило, оконные рамы, двери), а также щита и бруса сечением до 100 мм.
В вайме ВП17 фронтальные прижимы механические. Частое расположение прижимов обеспечивает равномерное распределение усилия по длине щита. Для склеивания древесины из узких длинных щитов или из небольших щитов в несколько рядов по длине необходимо докупить несколько фронтальных щитов. Максимальное усилие на один прижим составляет 1000 кгс в моделях ВП17 и ВП18 — отличие от ваймы модели ВП24, в которой максимальное усилие 1400 кгс. Прижимы перемещаются по длине ваймы, что позволяет равномерно распределить их по длине заготовки.
Применение
Серия ВП17 отлично впишется в парк оборудования как небольшого мебельного производства, так и крупной компании, занимающейся мебельным, оконным, дверным, домостроительным производство
Отличительные особенности
- Возможность перемещения её путём перестановки с одного рабочего места на другое и независимость от масштабов производства;
- Не требует специально подготовленного фундамента.
Частое расположение пневмоприжимов обеспечивает (при давлении в магистрали 10 МПа ) усилие до 4,2 тонн на один погонный метр склеиваемого щита и его равномерное распределение по длине щита. Данное усилие склейки позволяет склеивать щит толщиной до 100 мм, при этом указанное давление на 1 см2 склеиваемой поверхности составляет 4 кг, что удовлетворяет техническим условиям склейки древесины практически для всех клееных массивов.

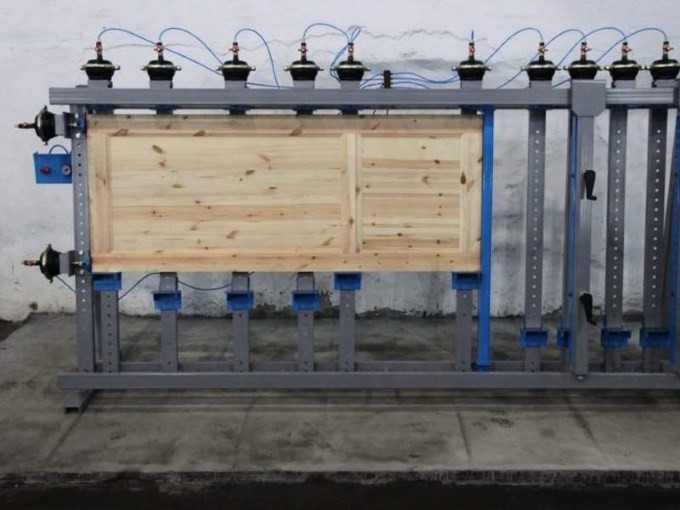

Получаемые изделия
Конструктивные особенности
Два откатных винтовых фронтальных прижима (ФП) для выравнивания и удержания заготовок
(1) Боковой переставляемый упор
(2) Высота рабочей зоны 1300 мм, что позволяет клеить 2 щита стандарта 640 мм.
Фронтальные прижимы откатываются по всей длине направляющих, полностью освобождая доступ к рабочей зоне и позволяя устанавливать дополнительные ФП, что важно при склеивании щитов тоньше 30 мм.
Привод ФП осуществляется рукояткой-маховичком инерционного типа (3), что ускоряет процесс поджатия и делает его менее утомительным;
ФП выполнены с применением двух винтов, что позволяет при склеивании тонких щитов значительно уменьшить свесы.
Индивидуальные вентили для независимого отключения пневмоцилиндров
10 пневматических вертикальных струбцин, для удерживания заготовок в сжатом состоянии во время склеивания;
Индивидуальные вентили для независимого отключения пневмоцилиндров.
Два боковых горизонтальных прижима;
Конструкция выполнена симметричной.
Боковые горизонтальные прижимы и упор могут устанавливаться как с левой, так и с правой стороны.
Нижние опорные пятки фрезерованы, что обеспечивает угол 90º, кроме того предусмотрена возможность компенсационной регулировки угла;
Пятки переставляются с шагом 50мм.
Кнопочный пневмораспределитель облегчает работу с ваймой;
Манометр позволяет визуально контролировать рабочее давление в системе.
